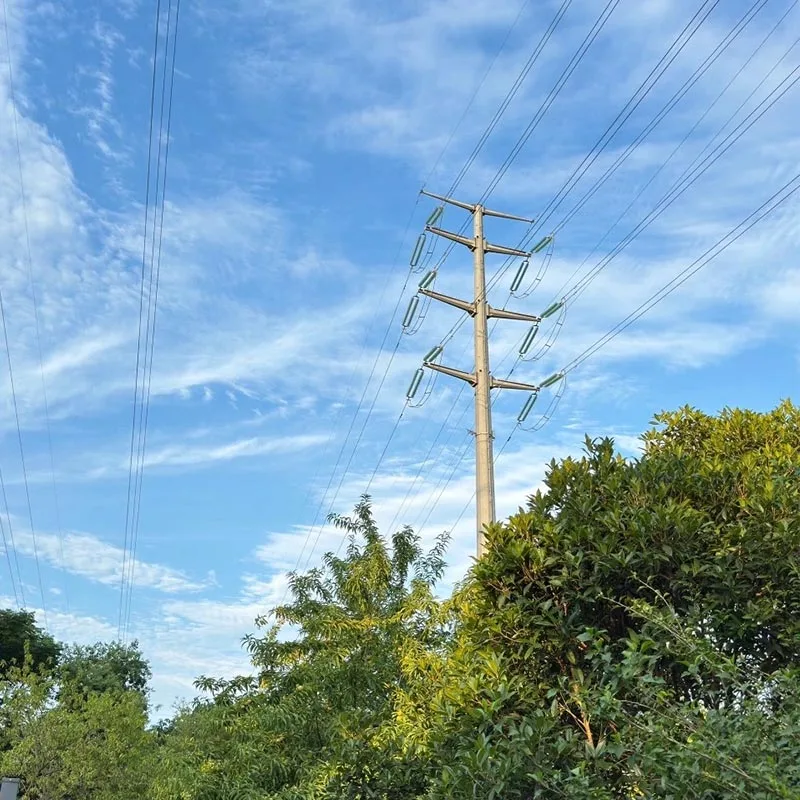

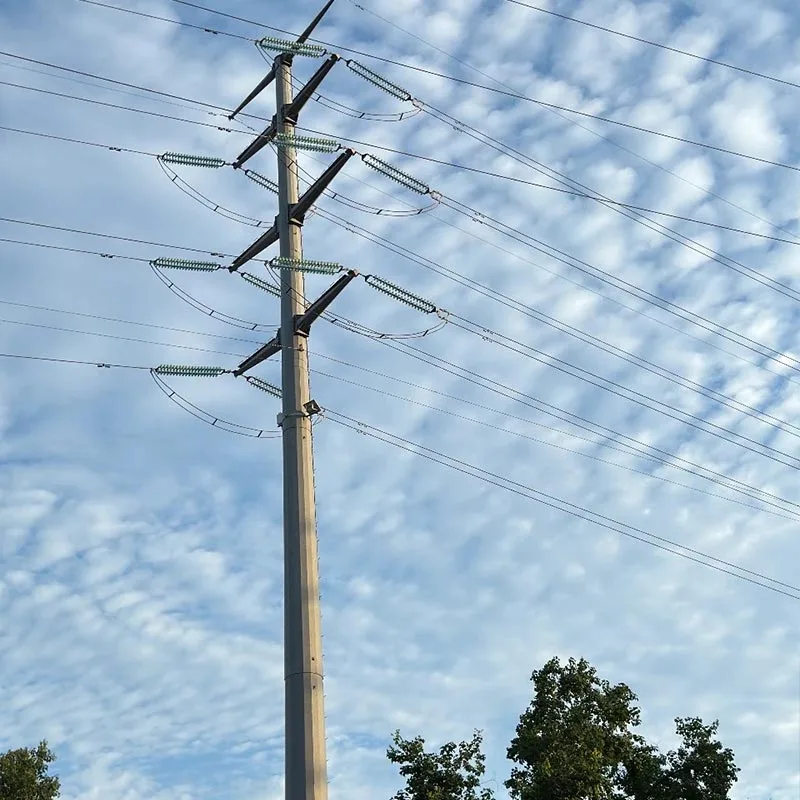

Πύργος μετάδοσης γαλβανισμένου χάλυβα

Οι πύργοι μετάδοσης γαλβανισμένων σωλήνων από χάλυβα Qingdao Anbang New Energy χρησιμοποιούν χαλύβδινους σωλήνες υψηλής αντοχής Q355B/Q420 ως βάση υλικό, επεξεργασμένο μέσω μιας συνολικής διαδικασίας γαλβανισμού εν θερμώ και σχεδιασμένο με κωνικό/πολυπλευρικό σωληνωτό δομές.

Προσφέρουν πλεονεκτήματα όπως εξαιρετική αντοχή στη διάβρωση, δομική σταθερότητα, αποτελεσματική εγκατάσταση, και συμπαγής χρήση γης. Τα προϊόντα χρησιμοποιούνται ευρέως σε αστικά δίκτυα ηλεκτρικής ενέργειας, ορεινή μετάδοση, παράκτια και βιομηχανική περιοχές ρύπανσης, ικανές για μακροχρόνια σταθερή εξυπηρέτηση σε ακραία περιβάλλοντα και αποτελούν βασικό εξοπλισμό υποστήριξης για σύγχρονα έργα μεταφοράς.

Πλεονεκτήματα προϊόντος

Υψηλή Ανθεκτικότητα

Οι πύργοι μετάδοσης σωλήνων από γαλβανισμένο χάλυβα υιοθετούν τη συνολική θερμή εμβάπτιση γαλβανισμός, με πάχος στρώσης ψευδαργύρου ≥85μm, που σχηματίζει τόσο φυσική απομόνωση όσο και ηλεκτροχημική προστασία.

Υπαίθρια διάρκεια ζωής υπερβαίνει τα 30 χρόνια, κατάλληλο για σκληρά περιβάλλοντα όπως παράκτιες περιοχές, ομίχλη με υψηλή περιεκτικότητα σε αλάτι και βιομηχανική ρύπανσης.

Σταθερή δομή

Οι σωληνοειδείς τομές έχουν ομοιόμορφη κατανομή τάσεων και υψηλή κάμψη ακαμψία. Ο συντελεστής αντίστασης ανέμου είναι 20%-40% χαμηλότερος από τους γωνιακούς χαλύβδινους πύργους.

Μπορεί να αντέξει το επίπεδο 11 δυνατά άνεμοι, σεισμοί 8 Ρίχτερ και βαριά φορτία πάγου, με εξαιρετική σταθερότητα κάτω από ακραίες συνθήκες.

Αποτελεσματική κατασκευή

Εργοστασιακή προκατασκευασμένη τμηματοποιημένη κατασκευή με μπουλόνι φλάντζας Οι συνδέσεις επιτρέπουν τη γρήγορη συναρμολόγηση επί τόπου χωρίς εξοπλισμό ανύψωσης μεγάλης κλίμακας.

Ο χρόνος κατασκευής μειώνεται κατά 50%, μειώνοντας σημαντικά το κόστος του έργου.

Ευρεία προσαρμοστικότητα

Οι πύργοι μετάδοσης σωλήνων από γαλβανισμένο χάλυβα έχουν συμπαγή δομή, εξοικονομώντας περίπου το 50% της γης σε σύγκριση με τους παραδοσιακούς γωνιακούς χαλύβδινους πύργους.

Κατάλληλο για στενά αστικά οικόπεδα, βουνά, παραθαλάσσια περιοχές και άλλα πολύπλοκα εδάφη, προσαρμόσιμα σε ύψη από 5 έως 150 μέτρα.

Αξιόπιστη ποιότητα

Κατασκευασμένο από χάλυβα υψηλής αντοχής, η παραγωγή πληροί τα εθνικά πρότυπα όπως ως GB 50545 και DL/T 5154, με ποιοτικό έλεγχο πλήρους διεργασίας, συμπεριλαμβανομένης της επιθεώρησης συγκόλλησης και της δοκιμής στρώσης ψευδαργύρου. Πλήρως κατάλληλη, σταθερή απόδοση.

Πώς να επιλέξετε το μοντέλο

Επιλέξτε ανά Επίπεδο Τάσης

10kV–35kV: Χρησιμοποιήστε πύργους μετάδοσης από γαλβανισμένο χάλυβα μονού κυκλώματος, ύψος 15–30 m, πάχος τοιχώματος 6–10 mm, κατάλληλοι για γραμμές χαμηλής τάσης αστικών και πάρκων.

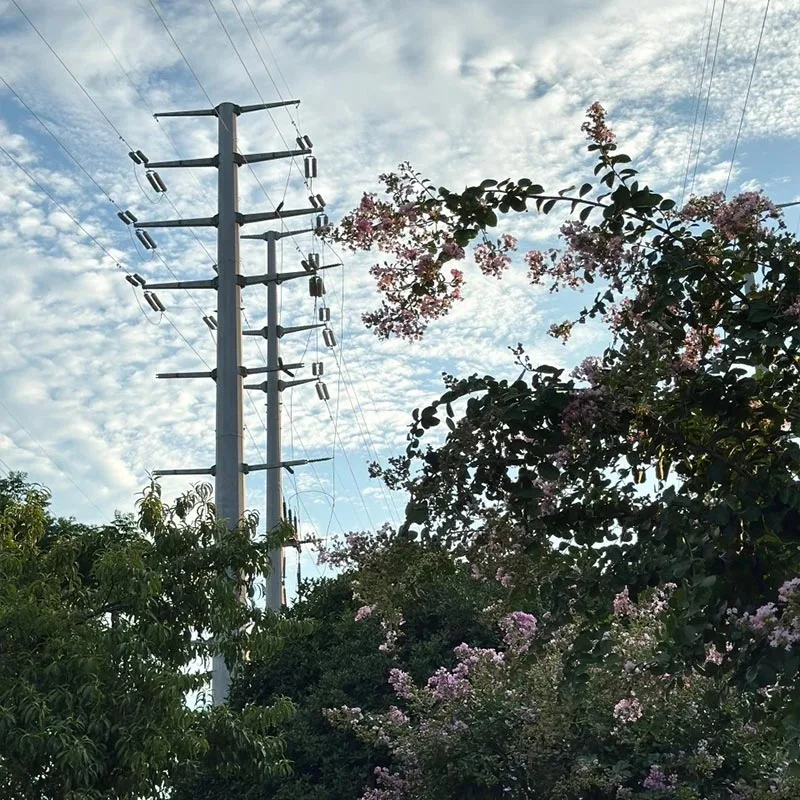

110kV–220kV: Χρησιμοποιήστε πύργους μετάδοσης διπλού κυκλώματος / πολλαπλών κυκλωμάτων από γαλβανισμένο χάλυβα, ύψος 30–60 m, πάχος τοιχώματος 10–16 mm, που καλύπτει τις ανάγκες μετάδοσης μέσης και υψηλής τάσης.

500kV και άνω: Χρησιμοποιήστε ειδικούς πύργους μετάδοσης από γαλβανισμένο χάλυβα υπερυψηλής τάσης, ύψος 60–150 m, πάχος τοιχώματος 16–20 mm, κατάλληλο για μετάδοση μεγάλων αποστάσεων, εξαιρετικά μεγάλων αποστάσεων.

Επιλογή σύμφωνα με τις περιβαλλοντικές συνθήκες

Παράκτιες / Περιοχές Υψηλής Διάβρωσης: Επιλέξτε πύργους μετάδοσης από γαλβανισμένο χάλυβα υψηλής αντοχής στη διάβρωση με ψευδάργυρο επίστρωση ≥100μm για ενίσχυση της αντοχής στον ψεκασμό αλατιού.

Ισχυροί άνεμοι / Σεισμικές περιοχές: Επιλέξτε ενισχυμένες κατασκευές, βελτιστοποιήστε τη διατομή και το πάχος του τοίχου για να βελτιώσετε τον άνεμο και αντισεισμική αντίσταση.

Ορεινό / Σύνθετο Έδαφος: Επιλέξτε ελαφρούς, στενής βάσης πύργους μετάδοσης από γαλβανισμένο χάλυβα για να φιλοξενήσετε συνθήκες μεταφοράς και εγκατάστασης.

Επιλογή σύμφωνα με λειτουργικούς σκοπούς

Straight Towers: Χρησιμοποιείται για ευθεία τμήματα της γραμμής, που φέρουν κατακόρυφα και οριζόντια φορτία ανέμου.

Tension / Angle Towers: Χρησιμοποιείται για αλλαγές κατεύθυνσης γραμμής και μετατροπή τάσης, με μη ισορροπημένη τάση.

Terminal / Crossing Towers: Χρησιμοποιείται για την αρχή/τέλος της γραμμής και για τη διέλευση ποταμών ή δρόμων, που απαιτούν υψηλότερα φέρουσα ικανότητα.

Οι υπηρεσίες μας

Προσαρμοσμένο σχέδιο: Η επαγγελματική μας ομάδα παρέχει εξατομικευμένα σχέδια για πύργους μετάδοσης σωλήνων από γαλβανισμένο χάλυβα με βάση τα επίπεδα τάσης, το έδαφος και τις καιρικές συνθήκες, καλύπτοντας τις ανάγκες διαφόρων έργων.

Ευφυής Κατασκευή Πλήρους Διαδικασίας: Με το δικό μας σύγχρονο εργοστάσιο εξοπλισμένο με κοπή CNC, αυτόματη συγκόλληση, και γραμμές παραγωγής γαλβανισμού εν θερμώ, επιτυγχάνουμε ποιοτικό έλεγχο πλήρους διαδικασίας από τις πρώτες ύλες έως το τελικό προϊόντα, με μηνιαία παραγωγική ικανότητα άνω των 5.000 τόνων.

Παράδοση μίας στάσης: Προσφέρουμε ολοκληρωμένες υπηρεσίες, συμπεριλαμβανομένης της παραγωγής, μεταφοράς, καθοδήγησης επιτόπου εγκατάστασης, και τεχνική κατάρτιση, διασφαλίζοντας την αποτελεσματική υλοποίηση του έργου.

Εγγύηση μετά την πώληση: Παρέχουμε εγγύηση 15 ετών, 24ωρη τεχνική απάντηση και τακτικό έλεγχο και συντήρηση για την αντιμετώπιση προβλημάτων του προϊόντος καθ' όλη τη διάρκεια του κύκλου ζωής του.

Προφυλάξεις κατά τη χρήση

Πριν από την εγκατάσταση, ελέγξτε ότι η πινακίδα τύπου του πύργου μετάδοσης από γαλβανισμένο χάλυβα ταιριάζει με το σχέδιο παραμέτρους και επιθεωρήστε ότι το σώμα του πύργου, οι φλάντζες και τα μπουλόνια δεν έχουν παραμορφώσεις ή ζημιές, διασφαλίζοντας ότι όλα τα τα αξεσουάρ είναι πλήρη.

Χρησιμοποιήστε νάιλον σχοινιά για την ανύψωση για να αποφύγετε το ξύσιμο της γαλβανισμένης επίστρωσης. η κατακόρυφη απόκλιση κατά την εγκατάσταση θα πρέπει να είναι ≤1/1000 και τα μπουλόνια της φλάντζας πρέπει να σφίγγονται ανάλογα με τη ροπή για να διασφαλιστεί μια αξιόπιστη σύνδεση.

Η θεμελίωση του πύργου θα πρέπει να χρησιμοποιεί ανεξάρτητη βάση από σκυρόδεμα C30 με ενσωματωμένους κοχλίες αγκύρωσης και γείωση η αντίσταση πρέπει να είναι ≤10Ω. Ελέγχετε τακτικά την αποτελεσματικότητα του συστήματος γείωσης.

Η συγκόλληση ή η κοπή στην επιφάνεια του πύργου μετάδοσης από γαλβανισμένο χάλυβα απαγορεύεται αυστηρά. Εάν τροποποιηθεί απαιτείται, πρέπει να επανατοποθετηθεί με γαλβανισμό εν θερμώ για αντιδιαβρωτική προστασία.

Ελέγχετε τακτικά την ακεραιότητα της επίστρωσης ψευδαργύρου, τη στεγανότητα των μπουλονιών και τη δομική παραμόρφωση. σε παράκτιες/υψηλής διάβρωσης περιοχές, επιθεωρήστε κάθε έξι μήνες και επισκευάστε αμέσως τυχόν κατεστραμμένη επίστρωση ψευδαργύρου.

Το μη επαγγελματικό προσωπικό απαγορεύεται αυστηρά να αναρριχηθεί στον πύργο μετάδοσης κίνησης από γαλβανισμένο χάλυβα. Προειδοποίηση γύρω από τον πύργο θα πρέπει να τοποθετούνται πινακίδες όπως «Κίνδυνος Υψηλής Τάσης, Κρατήστε Μακριά», τηρώντας απόσταση ασφαλείας.
