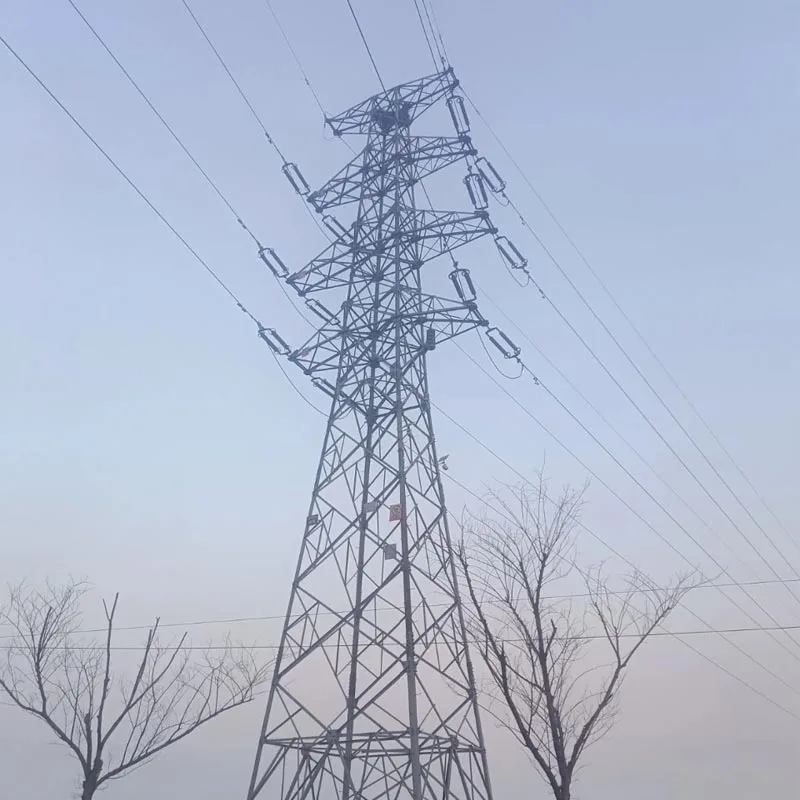

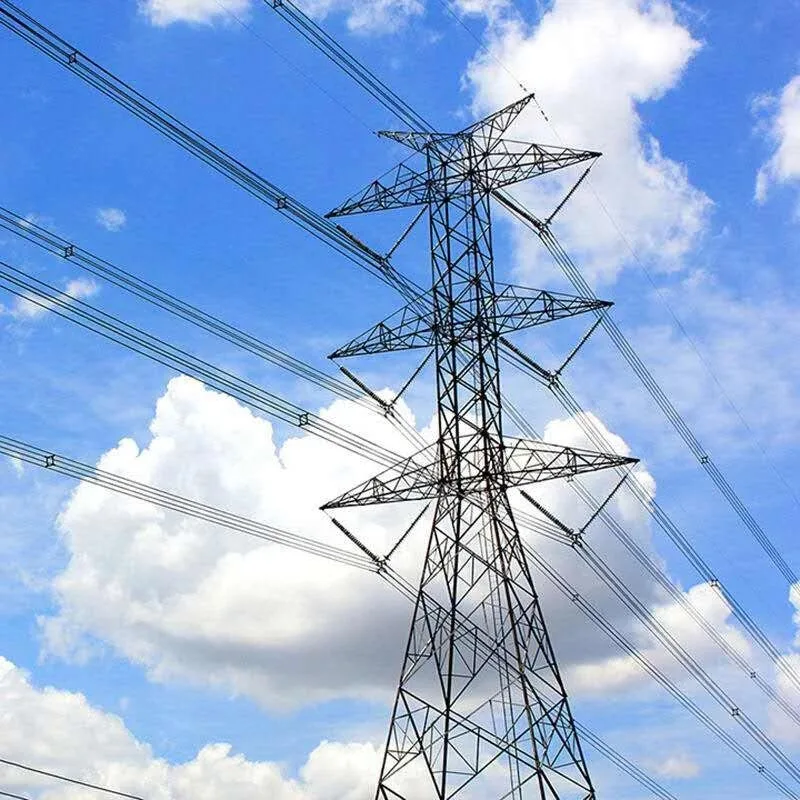

Πύργος μεταφοράς γαλβανισμένου χάλυβα

Ο πύργος μεταφοράς γαλβανισμένου χάλυβα της Qingdao Anbang New Energy επιλέγει εθνικό πρότυπο υψηλής αντοχής γαλβανισμένος χάλυβας γωνίας ως φέρον εξάρτημα πυρήνα. Η συνολική δομή έχει βελτιστοποιηθεί μέσω επαγγελματίας μηχανικοί υπολογισμοί και σχεδιασμός, κυρίως για μετάδοση AC υψηλής τάσης και υπερυψηλής τάσης 110kV έως 500kV γραμμή σενάρια, που χρησιμοποιούνται ειδικά για την επίτευξη ομαλής μετατόπισης φάσης τριφασικών αγωγών.

Αντιμετωπίζει αποτελεσματικά ζητήματα που προκαλούνται από ασύμμετρη διάταξη αγωγού κατά τη μετάδοση σε μεγάλες αποστάσεις, όπως μη ισορροπημένη χωρητική ρεύμα, υπερβολική απώλεια γραμμής, διακυμάνσεις τάσης και ανωμαλίες προστασίας ρελέ, βελτιώνοντας έτσι το ηλεκτρικό δίκτυο αποδοτικότητα μετάδοσης από την πηγή και διασφάλιση της μακροπρόθεσμης ασφαλούς, σταθερής και αξιόπιστης λειτουργίας του σύστημα μετάδοσης.

Το προϊόν χρησιμοποιεί μια ώριμη αντιδιαβρωτική διαδικασία γαλβανισμού εν θερμώ, με ομοιόμορφο και πυκνό στρώμα ψευδαργύρου που προσκολλάται ισχυρά, ενισχύοντας σημαντικά την αντοχή στη διάβρωση και τη γήρανση και προσαρμόζεται σε σκληρές και σύνθετες περιβάλλοντα όπως η παράκτια ομίχλη με υψηλή περιεκτικότητα σε αλάτι, οι βιομηχανικές περιοχές ρύπανσης και τα κρύα χιονισμένα κλίματα.

Αξιοποίηση του Qingdao Anbang New Η σύγχρονη παραγωγική βάση της Energy, η τυποποιημένη και εργοστασιακή κατασκευή ακριβείας επιτυγχάνεται, με αυστηρή ποιότητα διεργασίες ελέγχου που εφαρμόζονται από την κοπή πρώτης ύλης, τη διάτρηση και τη συγκόλληση έως τον γαλβανισμό και τη δοκιμαστική συναρμολόγηση, διασφαλίζοντας αποτελεσματικά την ακρίβεια και τη συνέπεια των εξαρτημάτων.

Αυτός ο πύργος μετατόπισης φάσης από γαλβανισμένο χάλυβα γωνίας μπορεί να προσαρμοστεί πλήρως σε διαφορετικά επίπεδα τάσης, συνθήκες εδάφους, και απαιτήσεις σχεδιασμού γραμμής και ενώ προσφέρει εξαιρετική δομική αντοχή και αντοχή στον άνεμο και τον σεισμό επίσης θεωρεί την ευκολία συναρμολόγησης στο χώρο και τη μελλοντική ευκολία συντήρησης, καθιστώντας την ασφαλή, αποτελεσματική και οικονομικά αποδοτική προτιμώμενη λύση για διάφορες ανακαινίσεις αλλαγής φάσης γραμμής μεταφοράς και νέα κατασκευαστικά έργα.

Βασικά πλεονεκτήματα

Αντοχή στη διάβρωση, μεγάλη διάρκεια ζωής

Χρησιμοποιεί γαλβανισμό εν θερμώ με στρώμα ψευδαργύρου πάχος ≥85μm, σχηματίζοντας ένα πυκνό προστατευτικό στρώμα που παρέχει τόσο φυσικό φράγμα όσο και ηλεκτροχημικό προστασία.

Η διάρκεια ζωής χωρίς συντήρηση σε εξωτερικούς χώρους υπερβαίνει τα 30 χρόνια, κατάλληλη για σκληρά περιβάλλοντα όπως παράκτια και βιομηχανικές περιοχές.

Σταθερή Δομή

Κατασκευασμένο από γαλβανισμένο γωνιακό χάλυβα υψηλής αντοχής Q235/Q345 ως το υλικό βάσης, με σχέδιο δικτυωτό.

Αντοχή ανέμου ≥30 m/s, αντίσταση κάλυψης πάγου ≥8 mm, σεισμική ένταση 8, ικανοποιώντας τις απαιτήσεις φορτίου σε πολύπλοκα εδάφη και ακραία κλίματα.

Βολική Συντήρηση

Χρήση πύργων μεταφοράς γαλβανισμένου χάλυβα με γωνία ένας αρθρωτός σχεδιασμός διαχωρισμού φάσης, που επιτρέπει την ακριβή εναλλαγή τριφασικών αγωγών χωρίς καλώδια βραχυκυκλωτήρα.

Το Η δομή είναι απλή, βελτιώνοντας σημαντικά την απόδοση κατασκευής και συντήρησης.

Εργοστασιακή Κατασκευή και Ποιοτικός Έλεγχος

Η Qingdao Anbang New Energy κατέχει το εργοστάσιό της, με πλήρως τυποποιημένη παραγωγή. Από την επιθεώρηση πρώτων υλών μέχρι τον τελικό γαλβανισμό και τη συναρμολόγηση, η διαδικασία αυστηρά ακολουθεί τα εθνικά πρότυπα, διασφαλίζοντας σταθερή απόδοση κάθε πύργου μεταγωγής φάσης από γαλβανισμένο χάλυβα γωνίας.

Ευέλικτη Προσαρμογή

Ο τύπος πύργου, το ύψος και η μέθοδος εναλλαγής φάσης μπορεί να είναι προσαρμοσμένο σύμφωνα με το επίπεδο τάσης γραμμής, την απόσταση εύρους και τις συνθήκες εδάφους, κατάλληλο για διάφορες ισχύς έργα μεταγωγής φάσης γραμμής μεταφοράς.

Αρχή εργασίας προϊόντος

Ο πύργος μετατόπισης φάσης από γαλβανισμένο χάλυβα γωνίας είναι ένας εξειδικευμένος πύργος που χρησιμοποιείται σε γραμμές μεταφοράς ηλεκτρικής ενέργειας για την επίτευξη φάση εναλλαγή τριφασικών αγωγών.

Σε γραμμές μεταφοράς AC μεγάλων αποστάσεων, οι τριφασικοί αγωγοί μπορεί να προκαλέσουν μη ισορροπημένα χωρητικά ρεύματα λόγω ασύμμετρης διάταξης, που οδηγούν σε αυξημένες απώλειες δικτύου, εσφαλμένη λειτουργία του ρελέ προστασία και άλλα θέματα.

Ο πύργος τακτοποιεί σημεία ανάρτησης αγωγού στο διαφορετικά ύψη και θέσεις στο σώμα του πύργου, επιτρέποντας στους αγωγούς φάσης Α, Β και Γ να εναλλάσσουν τις θέσεις τους ως περνούν από τον πύργο.

Αυτό επιτυγχάνει περιοδική μετατόπιση φάσης, εξισορροπεί τα τριφασικά χωρητικά ρεύματα, μειώνει τις απώλειες γραμμής και βελτιώνει την απόδοση μετάδοσης και τη λειτουργική σταθερότητα του ηλεκτρικού δικτύου.

Ο πυρήνας του στηρίζεται στην υψηλή αντοχή και σταθερότητα του γαλβανισμένου χάλυβα γωνίας για να διασφαλιστεί ότι η τάση και η απόσταση του αγωγού συναντώνται ασφάλεια πρότυπα κατά τη διαδικασία αλλαγής φάσης.

Λεπτομέρειες προϊόντος

Επεξεργασία εξαρτημάτων

Όλα τα γωνιακά χαλύβδινα εξαρτήματα του Πύργου Μεταφοράς Γαλβανισμένου Χάλυβα είναι κομμένα, τρυπημένα και λυγισμένα με ακρίβεια, με ανοχές διαστάσεων σύμφωνα με το GB/T 9787 για να διασφαλίζεται η συναρμολόγηση ακρίβεια.

Προστασία από τη διάβρωση

Μετά την αφαίρεση της σκουριάς, τα συστατικά βυθίζονται σε λιωμένο ψευδάργυρο στους 450-460°C, σχηματίζοντας μια στρώση κράματος ψευδαργύρου-σιδήρου με ομοιόμορφη κάλυψη χωρίς να λείπει η επιμετάλλωση ή οι διογκώσεις ψευδάργυρου. Νεκρές γωνίες όπως π.χ Οι οπές των μπουλονιών και οι συγκολλήσεις προστατεύονται πλήρως.

Δομή Πύργου

Ο πύργος χρησιμοποιεί μια δομή δικτυωτού πλέγματος, με λογική διάταξη του κύριου μέλη, διαγώνιες και εγκάρσιες βραχίονες, σαφώς καθορισμένες διαδρομές τάσης και ακριβής τοποθέτηση της ανάρτησης μετατόπισης φάσης σημεία για τη διασφάλιση της ασφαλούς απόστασης των αγωγών κατά τη μετατόπιση φάσης.

Διαμόρφωση αξεσουάρ

Εξοπλισμένο με γαλβανισμένα μπουλόνια εν θερμώ, ροδέλες, καρφιά ποδιών, σκάλες και άλλα εξαρτήματα με αντοχή στη διάβρωση σύμφωνα με τον πύργο, αποτρέποντας την ηλεκτροχημική διάβρωση.

Επιθεώρηση εργοστασίου

Κάθε πύργος μετατόπισης φάσης από γαλβανισμένο χάλυβα γωνίας υπόκειται σε διαστάσεις επιθεώρηση, μηχανική δοκιμή, μέτρηση πάχους γαλβανισμού και δοκιμαστική επαλήθευση συναρμολόγησης και μπορεί να φύγει από το εργοστάσιο μόνο μετά από περνώντας αυτές τις δοκιμασίες.
