Προμηθευτής China Angle Steel Transposition Tower
Ως βασικός προμηθευτής πύργων μετάδοσης υψηλής τάσης, βασιζόμενος στη δύναμη των εθνικών επιχειρήσεων υψηλής τεχνολογίας και στην τοπική πλήρη βιομηχανική αλυσίδα του Qingdao,Qingdao Anbang Νέα Ενέργειαέχει εμπλακεί βαθιά στον τομέα της έξυπνης κατασκευής κατασκευών από χάλυβα ισχύος για περισσότερα από δέκα χρόνια, εστιάζοντας στις βασικές ανάγκες γραμμών μεταφοράς υψηλής τάσης και υπερυψηλής τάσης και δημιουργώντας μια μήτρα προϊόντων υψηλής ποιότητας γωνιακών πύργων μεταφοράς χάλυβα.

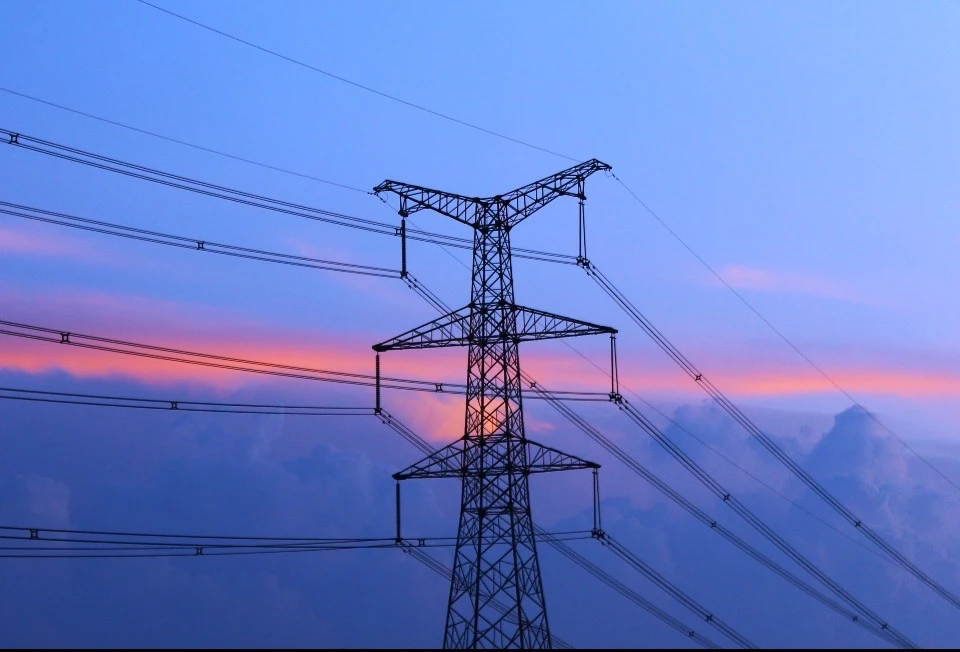

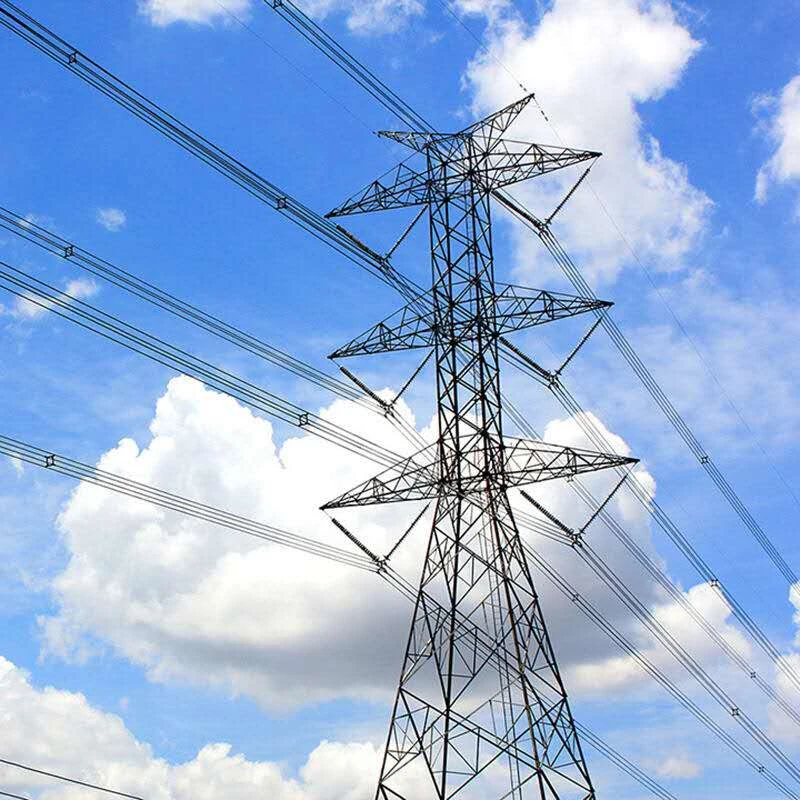

Τι είναι ένας πύργος μεταφοράς χάλυβα γωνίας;
Ο πύργος μεταφοράς γωνίας χάλυβα είναι ένας αποκλειστικός ειδικός πύργος για γραμμές μετάδοσης υψηλής τάσης και υπερυψηλής τάσης, με κύριο υλικό πυρήνα τον χάλυβα υψηλής αντοχής Q235/Q355, συναρμολογημένο σε μια δομή διαστημικού δοκού μέσω βιδωτής σύνδεσης και η λειτουργία του πυρήνα είναι η πραγματοποίηση της περιοδικής χωρικής θέσης ανταλλαγής στροφών. τριφασικοί αγωγοί.
Διαφορετικό από τους συνηθισμένους γωνιακούς πύργους μετάδοσης από χάλυβα, ο δομικός σχεδιασμός του δίνει μεγαλύτερη προσοχή στη χωρική προσαρμοστικότητα και τη σταθερότητα της δύναμης της μεταφοράς σύρματος και προσθέτει ειδικά εξαρτήματα μεταφοράς και δομές οδηγών σύρματος, που μπορούν να ρυθμίσουν με ακρίβεια τη θέση φάσης του σύρματος, έτσι ώστε το τριφασικό καλώδιο να καταλαμβάνει διαφορετικές χωρικές θέσεις σε ολόκληρη τη γραμμή, έτσι ώστε να εξισορροπεί την ηλεκτρική παράμετρο. χωρητικότητα και αντίσταση.
Ως βασικός πύργος ειδικών πόλων γραμμών μεταφοράς υψηλής τάσης, όχι μόνο αναλαμβάνει τις βασικές λειτουργίες της συρμάτινης τοποθέτησης, της φέρουσας φόρτισης, της αντίστασης στον αέρα και τον σεισμό, αλλά προστατεύει αποτελεσματικά τις γεννήτριες, τους μετασχηματιστές και άλλο εξοπλισμό ισχύος, αποτρέπει την προστασία του ρελέ από δυσλειτουργία, μειώνει τις επαγωγικές παρεμβολές στις γύρω γραμμές επικοινωνίας.
Ποιες είναι οι ταξινομήσεις του πύργου μεταφοράς γαλβανισμένου χάλυβα;
Ο πύργος μεταφοράς με γωνία χάλυβα Qingdao Anbang New Energy έχει μια πλήρη κατηγορία, σε συνδυασμό με τις τρεις βασικές διαστάσεις του επιπέδου τάσης, του τρόπου μεταφοράς και του δομικού τύπου, κάθε σειρά ακολουθεί αυστηρά το εθνικό πρότυπο παραγωγής της βιομηχανίας ηλεκτρικής ενέργειας, λαμβάνοντας υπόψη την καθολικότητα και την αποκλειστική προσαρμοστικότητα και ταιριάζει με ακρίβεια στις μεμονωμένες ανάγκες διαφορετικών έργων μετάδοσης υψηλής τάσης:
1. Κατά επίπεδο τάσης
Καλύπτει πύργους μεταφοράς χάλυβα με γωνία υψηλής πίεσης (110kV-220kV) και πύργους μεταφοράς χάλυβα με γωνία υψηλής πίεσης (≥330kV).
Ομοντέλο υψηλής τάσηςείναι κατάλληλο για βιομηχανικά πάρκα και διαπεριφερειακές γραμμές μεταφοράς για να καλύψει τις ανάγκες συμβατικής μεταφοράς και μεταφοράς μεγάλων αποστάσεων.
Το μοντέλο UHV έχει σχεδιαστεί με δομική ενίσχυση για τη βελτιστοποίηση της πυκνότητας ζευκτών και του ρουλεμάν κόμβου και είναι κατάλληλο για γραμμές μεταφοράς κορμού μεγάλων αποστάσεων και μεγάλης χωρητικότητας 500 kV και άνω, οι οποίες μπορούν να επιτύχουν ακριβέστερη ρύθμιση φάσης και να εξασφαλίσουν την ισορροπία των τριφασικών παραμέτρων.
2. Διαιρέστε με μεταφορά
Χωρίζεται σε δύο κατηγορίες: τύπου μεταφοράς ενός πύργου και τύπου μεταφοράς διπλού πύργου.
Ο τύπος μεταφοράς ενός πύργου υιοθετεί έναν συμπαγή σχεδιασμό, με βελτιωμένη δομή και μικρό αποτύπωμα, που είναι κατάλληλος για σενάρια με περιορισμένο χώρο γραμμής και μπορεί να ολοκληρώσει τη μεταφορά αγωγού τριών φάσεων σε έναν μόνο πύργο.
Ο τύπος μεταφοράς δύο πύργων είναι το συνιστώμενο σχήμα για γραμμές UHV 500kV και άνω, το οποίο πραγματοποιεί τη μεταφορά καλωδίων μέσω της συνέργειας των δύο πύργων, με ισχυρότερη σταθερότητα και είναι κατάλληλος για σενάρια μετάδοσης υψηλού φορτίου και μεγάλων αποστάσεων και είναι συνήθως εξοπλισμένος με 1-2 σετ πύργων μεταφοράς κάθε 10km.
3. Διαιρείται κατά δομικό τύπο
Χωρίζεται σε πύργο μεταφοράς γωνιακού χάλυβα τύπου γυαλιού κρασιού, πύργο μεταφοράς χάλυβα με γωνία χάλυβα τύπου κεφαλής γάτας και πύργο μεταφοράς χάλυβα με γωνία ξηρού τύπου.
Ο τύπος ποτηριού κρασιού είναι προσαρμοσμένος για να τακτοποιεί οριζόντια τα καλώδια και η λειτουργία μεταφοράς είναι βολική, η οποία είναι η κύρια επιλογή γραμμών υψηλής τάσης.
Ο τύπος κεφαλής γάτας υιοθετεί μια τριγωνική διάταξη σχεδίασης σύρματος, η οποία έχει εξαιρετική αντίσταση στον αέρα και στον πάγο και είναι κατάλληλος για πολύπλοκα περιβάλλοντα όπως παράκτια και αλπικά περιβάλλοντα.
Η δομή ξηρού τύπου έχει μεγάλη ακαμψία και ισχυρή φέρουσα ικανότητα και είναι κατάλληλη για βαριά φορτία και σενάρια μεταφοράς μεγάλου ανοίγματος.
Προδιαγραφές προϊόντος
|
Στοιχεία παραμέτρων |
Αναλυτικές Προδιαγραφές |
|
Κύριο Υλικό |
Q235B, Q355B υψηλής αντοχής άνθρακα δομικός χάλυβας γωνίας |
|
Εφαρμοστέο επίπεδο τάσης |
110kV-1000kV (Υψηλή τάση: 110kV-220kV, UHV: ≥330kV) |
|
Εφαρμοστέο ύψος |
15m~50m (υποστηρίζει μη τυπική προσαρμογή, κατάλληλη για διαφορετικά σενάρια μεταφοράς) |
|
Προδιαγραφές Angle Steel |
∠50×5~∠200×20 (προσαρμοσμένο σύμφωνα με το επίπεδο τάσης και τις απαιτήσεις φορτίου) |
|
Αντιδιαβρωτική διαδικασία |
Συνολικός γαλβανισμός εν θερμώ, πάχος στρώματος ψευδαργύρου ≥85μm, πρόσθετη αντιδιαβρωτική ενίσχυση στους κόμβους |
|
Σχεδιασμός Αντίσταση στον Ανέμο |
120km/h~180km/h, μπορεί να προσαρμοστεί και να ενισχυθεί κατά παραγγελία |
|
Σεισμική Οχύρωση |
Σεισμική ένταση 8 μοιρών, μπορεί να προσαρμοστεί και να ενισχυθεί για πολύπλοκες συνθήκες εργασίας |
|
Ακρίβεια μεταφοράς |
Ακρίβεια ρύθμισης γωνίας φάσης ±2°, εξασφαλίζοντας ισορροπία παραμέτρων τριών φάσεων |
|
Μέθοδος Σύνδεσης |
Σύνδεση μπουλονιών υψηλής αντοχής, εξοπλισμένη με ειδικούς συνδετήρες, αντιχαλαρωτική και αντιδιαβρωτική |
|
Πρότυπο Εφαρμογής |
GB50017 Κωδικός Χαλύβδινων Κατασκευών, DL/T 646 Τεχνικές Προϋποθέσεις για την Κατασκευή Χαλύβδινων Κατασκευών Σωλήνων Μεταφοράς και Διανομής, κ.λπ. |
Σε ποια σενάρια μπορούν να χρησιμοποιηθούν οι πύργοι μεταφοράς γωνιακού χάλυβα;
|
Σενάρια εφαρμογής |
Βασικές Απαιτήσεις |
Προτεινόμενη σειρά προϊόντων |
Βασικά Τεχνικά Χαρακτηριστικά |
|
Γραμμές Μεταφοράς Υψηλής Τάσης (Δίκτυα ισχύος μεγάλων αποστάσεων, μεταφορά διαδρόμου) |
Σταθερή δομή, ισχυρή λειτουργία μεταφοράς φάσης, υψηλή αντοχή στον αέρα και τον πάγο, μεγάλη διάρκεια ζωής |
Standard Angle Steel Towers Transposition, Heavy-Duty Angle Steel Towers Transposition |
Γαλβανισμένος εν θερμώ Q235 / Q355 / Q420B χάλυβας γωνίας. αρθρωτό βιδωτό συγκρότημα. Σχεδιασμένο για μεταφορά αγωγού & ανταλλαγή ακολουθίας φάσεων. αντίσταση ανέμου έως Βαθμού 11–12. ισχυρή ικανότητα φόρτωσης πάγου και χιονιού. |
|
Δίκτυα Ηλεκτρικής Ενέργειας Αστικών & Προαστιακών |
Συμπαγής διάταξη, εξοικονόμηση γης, αξιόπιστος συντονισμός μόνωσης, εύκολη εγκατάσταση |
Πύργοι μεταφοράς από χάλυβα μεσαίου ύψους, πύργοι μεταφοράς από χάλυβα στενής βάσης |
Βελτιστοποιημένο μέγεθος σώματος πύργου για περιορισμένο αστικό χώρο. σταθερή απόδοση μεταφοράς· χαμηλό κόστος θεμελίωσης? γρήγορη κατασκευή και βολική μετέπειτα επιθεώρηση. |
|
Ορεινές & Λοφώδεις Περιοχές |
Προσαρμόσιμο σε πολύπλοκο έδαφος, υψηλή δομική ακαμψία, χαμηλή συντήρηση |
Πύργοι μεταφοράς με γωνία χάλυβα ορεινού τύπου, Πύργοι μεταφοράς από χάλυβα με προσαρμογή γωνίας |
Υψηλής αντοχής γωνιακή δομή χάλυβα. καλή σταθερότητα σε πλαγιές και ανώμαλο έδαφος. ισχυρή αντοχή στη διάβρωση. κατάλληλο για απομακρυσμένες περιοχές με δύσκολη μεταφορά. |
|
Βιομηχανικές & Νέες Ενεργειακές Ζώνες (Αιολικά/ηλιακά πάρκα, βιομηχανικά πάρκα) |
Υψηλή χωρητικότητα φορτίου, αντικραδασμική, αντισκόνη, προσαρμόσιμη |
Προσαρμοσμένοι πύργοι μεταφοράς χάλυβα γωνίας, πύργοι μεταφοράς χάλυβα βαρέως φορτίου |
Πλήρως προσαρμόσιμο ύψος, άνοιγμα και λειτουργία μεταφοράς. συμβατό με εναέριες γραμμές υψηλής τάσης σε νέες ενεργειακές βάσεις. ισχυρή αντοχή σε σκονισμένα και υγρά περιβάλλοντα. |
- View as
Πύργος μεταφοράς γαλβανισμένου χάλυβα
Το Qingdao Anbang New Energy Factory παρουσιάζει με δεξιοτεχνία και αφοσίωση τον πύργο μεταφοράς γαλβανισμένου χάλυβα γωνίας, μια συσκευή αλλαγής φάσης πυρήνα για γραμμές μεταφοράς ηλεκτρικής ενέργειας. Βασιζόμενος στην προηγμένη τεχνολογία επεξεργασίας στρατιωτικού επιπέδου, ενσωματώνει εξαιρετική σταθερότητα με μακροπρόθεσμη αντίσταση στη διάβρωση, ειδικά σχεδιασμένη για γραμμές μεταφοράς υπερυψηλής τάσης σε μεγάλες αποστάσεις. Προσφέρει μια ενιαία λύση στο πρόβλημα της τριφασικής ανισορροπίας, διασφαλίζοντας την ασφαλή λειτουργία του δικτύου ηλεκτρικής ενέργειας για τριάντα χρόνια, καθιστώντας το την προτιμώμενη και αξιόπιστη επιλογή για έργα ηλεκτρικού δικτύου σε εθνικό επίπεδο.
Πύργος Μεταφοράς Χάλυβα Γωνίας Υψηλής Τάσης
Βρίσκεται στο Qingdao της Κίνας, το Anbang New Energy είναι ένα εργοστάσιο πηγής με ισχυρές δυνατότητες. Με την κατασκευή ακριβείας, επικεντρώνεται στην έρευνα, το σχεδιασμό και την παραγωγή μεγάλης κλίμακας Πύργων Μεταφοράς Γωνιών Υψηλής Τάσης, παρέχοντας υψηλής απόδοσης και εξαιρετικά αξιόπιστες λύσεις υποστήριξης μετατόπισης φάσης για παγκόσμια έργα μεταφοράς υπερυψηλής τάσης.
Πύργος μεταφοράς μετάδοσης ισχύος από χάλυβα γωνίας
Ο πύργος μεταφοράς ισχύος Angle Steel Transposition Tower είναι ένας εξειδικευμένος σιδερένιος πύργος τύπου πλέγματος που χρησιμοποιείται ευρέως σε γραμμές μεταφοράς ηλεκτρικής ενέργειας υψηλής τάσης και υπερυψηλής τάσης. Αν ψάχνετε για έναν αξιόπιστο κατασκευαστή και προμηθευτή, επιλέξτε Anbang, μπορούμε να προσφέρουμε τεχνική υποστήριξη.
Πύργος μεταφοράς γωνιακού πλέγματος χάλυβα
Η Anbang είναι επαγγελματίας προμηθευτής Angle Steel Lattice Transposition Tower, αυτό το ανθεκτικό προϊόν είναι μια εξειδικευμένη δομή γραμμής μεταφοράς που χρησιμοποιείται ευρέως σε έργα μεταφοράς ισχύος υψηλής τάσης και εξαιρετικά υψηλής τάσης, που εφαρμόζεται συνήθως σε δίκτυα ισχύος 110kV, 220kV, 330kV και άνω.
Πύργος μετατόπισης φάσης από χάλυβα γωνίας
Οι γωνιακοί πύργοι μετατόπισης φάσης από χάλυβα είναι εξειδικευμένες δικτυωμένες δομές για γραμμές μετάδοσης AC υψηλής τάσης/εξαιρετικής τάσης (EHV), κατασκευασμένοι από τυποποιημένο χάλυβα γωνίας μέσω βιδωτού συγκροτήματος. Συνδυάζουν τη μηχανική σταθερότητα των συμβατικών γωνιακών χαλύβδινων πύργων με τη βασική λειτουργία της μεταφοράς αγωγού τριών φάσεων. Για να βρείτε μια ολοκληρωμένη λύση για το έργο σας, επικοινωνήστε με την Anbang.
Πύργος μετάδοσης ισχύος από γαλβανισμένο χάλυβα γωνίας
Οι πύργοι μετάδοσης ισχύος από γαλβανισμένο χάλυβα γωνίας που κατασκευάζονται από το εργοστάσιο Qingdao Anbang είναι χαλύβδινες κατασκευές τύπου πλέγματος που χρησιμοποιούνται ευρέως για την υποστήριξη εναέριων γραμμών ισχύος σε ηλεκτρικά δίκτυα. Κατασκευασμένοι από γωνιακά χαλύβδινα τμήματα θερμής έλασης και προστατευμένοι με γαλβανισμό εν θερμώ, αυτοί οι πύργοι προσφέρουν υψηλή μηχανική αντοχή, εξαιρετική αντοχή στη διάβρωση και μεγάλη διάρκεια ζωής (συνήθως 40–50 χρόνια). Ο σχεδιασμός τους με ανοιχτό πλέγμα ελαχιστοποιεί το φορτίο ανέμου ενώ μεγιστοποιεί τη δομική απόδοση, καθιστώντας τα κατάλληλα για διάφορα επίπεδα τάσης (10 kV έως πάνω από 800 kV) και συνθήκες εδάφους.
Ως αξιόπιστος κατασκευαστής και προμηθευτής Πύργος Μεταφοράς Γωνιακού Χάλυβα στην Κίνα, έχουμε το εργοστάσιό μας. Εάν θέλετε να αγοράσετε ποιοτικά και ανθεκτικά προϊόντα, επικοινωνήστε μαζί μας.
