Εργοστάσιο ανθεκτικών εφαπτομένων πύργων στην Κίνα

Ως κύριος πύργος τύπου κορμού των εναέριων γραμμών μεταφοράς, ο πύργος ευθείας γραμμής αντιπροσωπεύει περισσότερο από το 80% του συνολικού αριθμού πύργων μεταφοράς σε όλο το δίκτυο. Είναι ο πιο ευρέως χρησιμοποιούμενος βασικός τύπος πύργου σε έργα υποδομής δικτύων ηλεκτρικής ενέργειας, μεταφοράς νέων σταθμών ενέργειας και έργα αναβάθμισης δικτύων ηλεκτρικής ενέργειας αστικού-αγροτικού δικτύου.

Qingdao Anbang Νέα Ενέργεια, βασιζόμενη στη βάση κατασκευής μεταλλικών κατασκευών Shandong και στη συσσώρευση τεχνολογίας μιας εθνικής επιχείρησης υψηλής τεχνολογίας, ασχολείται βαθιά με την έρευνα και την κατασκευή ολόκληρης της αλυσίδας βιομηχανίας μεταλλικών κατασκευών μετάδοσης.

Το εργοστάσιό μας έχει αναπτύξει μια πλήρη σειρά προϊόντων πύργων από χάλυβα ευθείας γωνίας σε επίπεδο τάσης, που καλύπτουν συνθήκες μετάδοσης κύριας ροής 35kV, 110kV, 220kV και 330kV, συμπεριλαμβανομένων όλων των τύπων πύργων όπως τα σχέδια σε σχήμα Gan, σε σχήμα κύλικας, σε σχήμα κουκουβάγιας και σε σχήμα κριαριού.

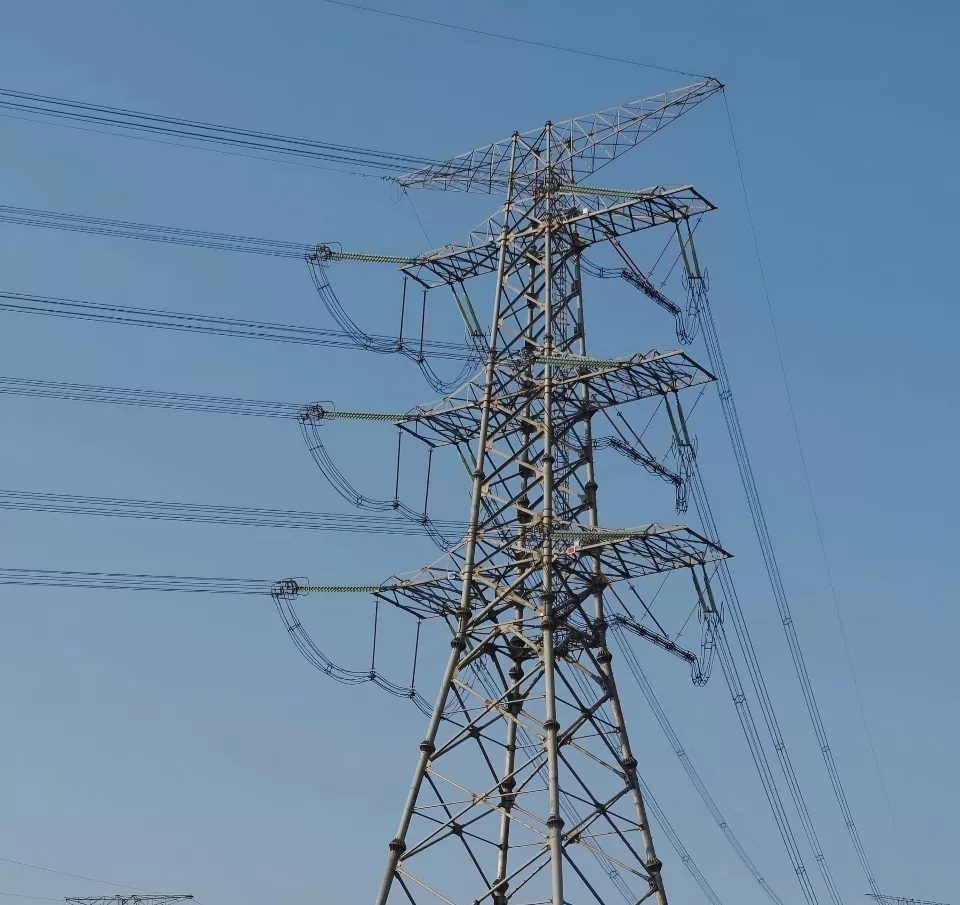

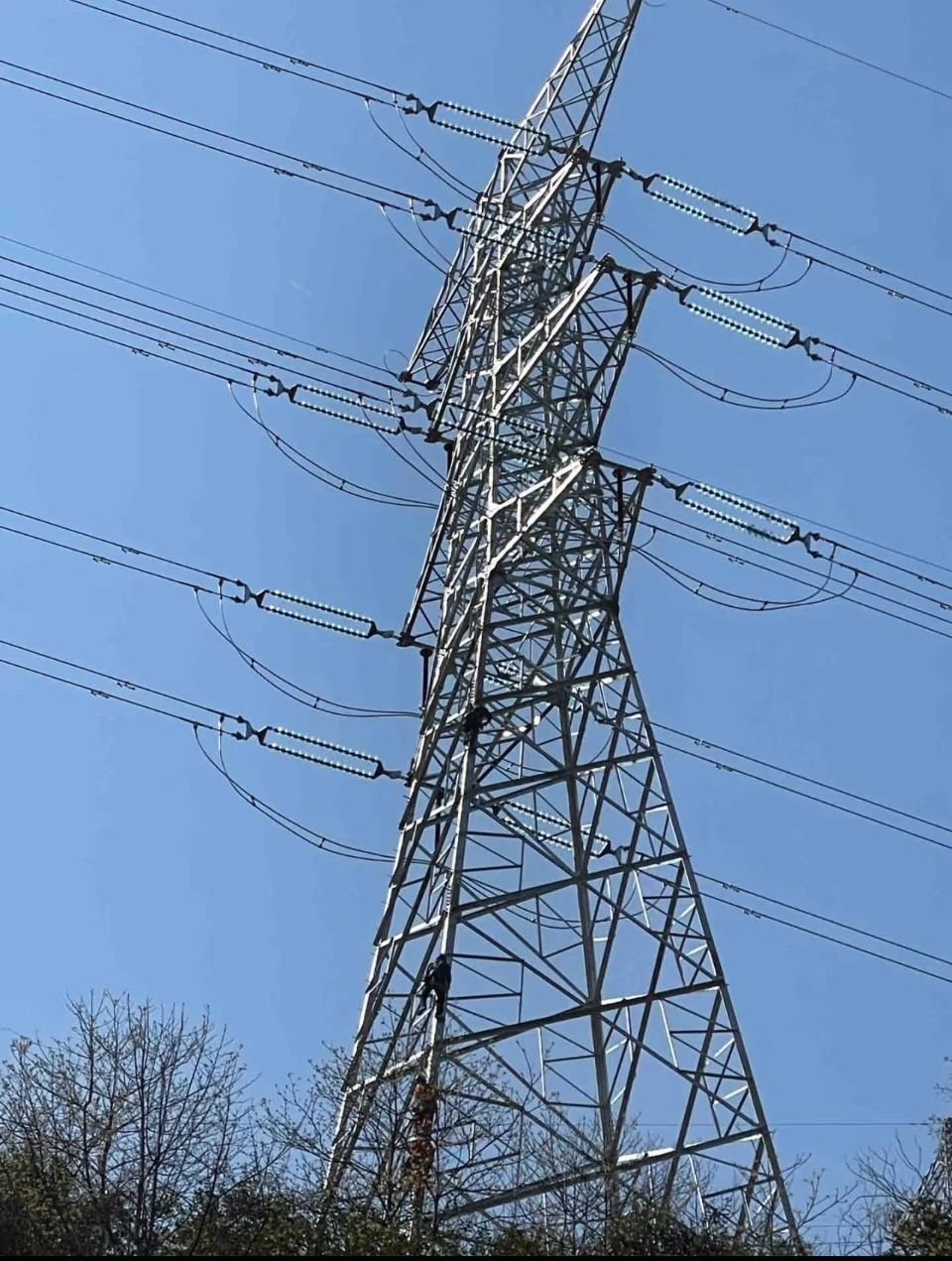

Τι είναι το Tangent Tower;

Τα Anbang Tangent Towers τοποθετούνται ως αποκλειστικές φέρουσες κατασκευές για ευθύγραμμα τμήματα μετάδοσης, φέροντας μόνο το βάρος των αγωγών και των καλωδίων γείωσης, τα φορτία πάγου και τα οριζόντια φορτία ανέμου, χωρίς να υφίστανται διαμήκη τάση και γωνιακή τάση των γραμμών.

Εστιάζοντας στον ελαφρύ μηχανικό σχεδιασμό ζευκτών, αντιδιαβρωτικά ανθεκτικά στις καιρικές συνθήκες, ακριβή δομική βελτιστοποίηση και βολική κατασκευή και συντήρηση, προσαρμόζονται σε διαφορετικά σενάρια υποδομής όπως πεδιάδες, λόφους, βουνά, παράκτια περιβάλλοντα υψηλής υγρασίας και ψεκασμού αλατιού και νέα ενεργειακά πάρκα.

Παρέχουν ένα σταθερό, μακροχρόνιο και οικονομικό σύστημα υποστήριξης μεταλλικών κατασκευών για διαδρόμους μεταφοράς μεγάλων αποστάσεων, ικανοποιώντας ταυτόχρονα τις απαιτήσεις του έργου για παροχή φωτοβολταϊκών και αιολικής ενέργειας, μετασχηματισμό αστικού-αγροτικού δικτύου και διαπεριφερειακής δικτύωσης ενέργειας.

Το σύστημα προδιαγραφών του πύργου πλήρους σειράς μας

1. Συμβατική σειρά χαμηλής τάσης (35kV/110kV)

Κυρίως οι παραπάνω πύργοι ξηρού τύπου σε σχήμα Ζ και απλοποιημένοι, με χαμηλά και ελαφριά σώματα πύργων, μικρό αποτύπωμα θεμελίωσης, κατάλληλοι για αστικά και αγροτικά δίκτυα διανομής, υποκαταστήματα μεταφοράς δήμου και μικρά γειτονικά έργα νέας ενέργειας συνδεδεμένα με το δίκτυο.

2. Σειρά κορμού υψηλής τάσης (220kV/330kV)

Τυπικοί ίσιοι πύργοι ξηρού τύπου και σχήματος κυπέλλου, βελτιστοποιημένη απόσταση μεταξύ των βραχιόνων και συντονισμός μόνωσης, επαρκής πλεονασμός ακαμψίας, κατάλληλοι για κύριες γραμμές μεταφοράς του δικτύου ηλεκτρικής ενέργειας, διαπεριφερειακές γραμμές κορμού μεταφοράς και εξερχόμενες γραμμές μεγάλων σταθμών αιολικής και ηλιακής ενέργειας.

3. Compact Specialized Series

Συμπαγείς ευθύγραμμοι πύργοι στενής βάσης, μειώνοντας το άνοιγμα της ρίζας του πύργου και το αποτύπωμα του διαδρόμου, κατάλληλοι για έργα σε περιοχές με περιορισμένους πόρους γης, κατοικημένες περιοχές κοντά και περιορισμένους οικολογικούς διαδρόμους. επίσης συμβατό με συνθήκες μικρής γωνίας και μικρής στροφής, αυξάνοντας την ευελιξία στη διάταξη της γραμμής.

4. Γενικές Δομικές Παράμετροι

Τα κύρια υλικά είναι Q345B και Q420 υψηλής αντοχής, χαμηλής κραματοποίησης χάλυβας, πλήρης δομή ζευκτών συναρμολογημένη με μπουλόνι πύργου, σχέδιο αμαξώματος πύργου τραπεζοειδούς κωνικού σχήματος, ύψος πύργου που κυμαίνεται από 18m έως 75m, κατάλληλο για συμβατικά μήκη ανοιγμάτων 80m έως 400m, αυστηρά συμμορφούμενο με ατσάλι Transmission 505L5 και Power Specification με το πρότυπο Transmission GB5 δομή των βιομηχανικών προτύπων για την παραγωγή και την κατασκευή.

Βασικά πλεονεκτήματα προϊόντος

(1) Δομική Βελτιστοποίηση

Με βάση την τεχνολογία προσομοίωσης και ανάλυσης της δομής πεπερασμένων στοιχείων, η διατομή, η κεκλιμένη διάταξη υλικού και η τάση άρθρωσης του σώματος του πύργου βελτιστοποιούνται σε ολόκληρη την περιοχή, εγκαταλείποντας τον παραδοσιακό σχεδιασμό περιττών υλικών.

Υπό την προϋπόθεση της ικανοποίησης των εθνικών απαιτήσεων φορτίου αντίστασης ανέμου, αντίστασης σεισμό και κάλυψης πάγου, το αυτο-βάρος του σώματος του πύργου βελτιστοποιείται κατά 12%~18%, η διαδρομή μετάδοσης της δύναμης δοκών είναι καθαρή και η ακρίβεια ελέγχου παραμόρφωσης είναι καλύτερη από τον μέσο όρο της βιομηχανίας.

Το άνοιγμα της ρίζας θεμελίωσης είναι μικρότερο, η ποσότητα εκσκαφής χωματουργικών εργασιών και η κατανάλωση σκυροδέματος μειώνονται ταυτόχρονα, γεγονός που μειώνει σημαντικά το κόστος απόκτησης γης και αστικής κατασκευής του έργου και επιτυγχάνει τη βέλτιστη ισορροπία μεταξύ του πλεονασμού της δομικής ασφάλειας, του ποσοστού χρήσης υλικού και του κόστους του έργου.

(2) Ανθεκτικό στη διάβρωση

Η Anbang υιοθετεί το εθνικό πρότυπο όλη τη διαδικασία γαλβανισμού εν θερμώ.

Ο χάλυβας βυθίζεται σε όλη την περιοχή και το πάχος του στρώματος ψευδαργύρου είναι ομοιόμορφο και σταθερό ≥ 85μm, σε συνδυασμό με παθητικοποίηση και επεξεργασία σφράγισης, για να αντιστέκεται σε ψεκασμό παράκτιου αλατιού, βιομηχανικό οξύ και αλκάλια, υγρή συμπύκνωση, βροχή, χιόνι και παγωνιά-απόψυξη και άλλη περιβαλλοντική διάβρωση.

Η βασική διάρκεια ζωής του σχεδιασμού του προϊόντος είναι 50 χρόνια και το αντιδιαβρωτικό στρώμα αποσυντίθεται αργά κατά τη διάρκεια της υπαίθριας υπηρεσίας, μειώνοντας σημαντικά τη συχνότητα μεταγενέστερης επισκευής και αφαίρεσης σκουριάς και συντήρησης, μειώνοντας το κόστος λειτουργίας και συντήρησης ολόκληρου του κύκλου ζωής και προσαρμόζεται σε πολύπλοκα περιφερειακά περιβάλλοντα όπως η ακτή Shandong, η υψηλή υγρασία στην ενδοχώρα και το έντονο κρύο και ο πάγος.

(3) Δομή διπλωμάτων ευρεσιτεχνίας ασφάλειας που αναπτύχθηκε μόνος του

Εξοπλισμένος με την ανακυκλώσιμη, κατοχυρωμένη με δίπλωμα ευρεσιτεχνίας δομή της Anbang New Energy, ο πύργος είναι εξοπλισμένος με ανασυρόμενο πεντάλ πρόσβασης, το οποίο ανακυκλώνεται αυτόματα και κρύβεται όταν είναι σε αδράνεια σε καθημερινή βάση, αποτρέποντας την αναρρίχηση άσχετου προσωπικού κατά παράβαση των κανονισμών.

Μόνο επαγγελματικό προσωπικό χειρισμού και συντήρησης μπορεί να ξεκλειδώσει και να επεκτείνει το κανάλι συντήρησης, λαμβάνοντας υπόψη την προστασία της ασφάλειας των εργασιών σε μεγάλο υψόμετρο και τον έλεγχο της δημόσιας ασφάλειας, την πλήρωση των κενών ασφαλείας των παραδοσιακών πύργων χωρίς προστασία και εύκολης αναρρίχησης και την τήρηση των απαιτήσεων της τυποποίησης ασφάλειας του δικτύου ηλεκτρικής ενέργειας.

(4) Κατασκευή προκατασκευασμένων αρθρωτών

Ολόκληρο το εργοστάσιο εξαρτημάτων του πύργου τυποποιεί το τύλιγμα, τη διάτρηση και την προσυναρμολόγηση και όλες οι οπές των μπουλονιών ταιριάζουν με ακρίβεια και δεν υπάρχει ανάγκη για δευτερεύουσα κοπή και συγκόλληση επί τόπου και απαιτείται καθαρή συναρμολόγηση και συναρμολόγηση μπουλονιών.

Ελαφρύ σχίσιμο εξαρτημάτων, κανένα πρόβλημα οδικής μεταφοράς και άνετη μεταφορά ανώμαλων ορεινών οδικών τμημάτων.

Απλοποιημένη διαδικασία εγκατάστασης, συντόμευση του χρόνου εργασίας σε μεγάλο υψόμετρο και συγχρονικά μειωμένο εργατικό δυναμικό κατασκευής και κόστος περιόδου κατασκευής, κατάλληλο για επείγουσα επισκευή ηλεκτρικού δικτύου και επείγοντα έργα υποδομής, βολική αποσυναρμολόγηση και τροποποίηση και αντικατάσταση εξαρτημάτων και έχει δευτερεύουσα αξία επαναχρησιμοποίησης.

(5) Προσαρμόστε σε ένα ευρύ φάσμα περιβαλλόντων

Ο δομικός σχεδιασμός καλύπτει 8 επίπεδα αντισεισμικής αντίστασης, 12 επίπεδα αντίστασης στον αέρα και έντονες συνθήκες κάλυψης πάγου.

Η σκληρότητα του χάλυβα δεν υποβαθμίζεται σε περιβάλλοντα με έντονο κρύο και χαμηλή θερμοκρασία και η δομική απόδοση των παράκτιων περιβαλλόντων με υψηλή περιεκτικότητα σε αλάτι είναι σταθερή.

Η μορφή θεμελίωσης προσαρμόζεται ευέλικτα σε ανασκαμμένα θεμέλια, θεμέλια πλάκας και ρηχά θαμμένα θεμέλια σκαλοπατιών, κατάλληλα για πολλαπλή γεωλογία λάσπης, πλαγιών, βουνών και επιπέδων, χωρίς μετασχηματισμό του χώρου μεγάλης κλίμακας.

Είναι κατάλληλο για μη τυποποιημένα σενάρια όπως περιφερειακοί διάδρομοι μεταφοράς νέων ενεργειακών σταθμών και δικτύωση γραμμών σε απομακρυσμένες ορεινές περιοχές.

(6) Ολόκληρη η αλυσίδα ποιοτικού ελέγχου

Ως εθνική επιχείρηση υψηλής τεχνολογίας, η Anbang έχει δημιουργήσει ένα σύστημα ποιοτικής επιθεώρησης πλήρους διεργασίας για επανεπιθεώρηση εργοστασίου χάλυβα, δοκιμές ακρίβειας κενού, ανίχνευση ελαττωμάτων συγκόλλησης, δοκιμή γαλβανισμένων στρωμάτων και δοκιμή προσομοίωσης φορτίου.

Συγκρίνετε αυστηρά τα πρότυπα κατασκευής του State Grid και του China Southern Power Grid, με ισχυρή εναλλαξιμότητα των εξαρτημάτων και μηδενική απόκλιση στα μεγέθη τροφοδοσίας παρτίδων για να διασφαλίσετε τη συνέπεια της παρτίδας ανέγερσης γραμμών.

Σενάρια εφαρμογής

Το ευθύ κανάλι μετάδοσης κορμού υψηλής τάσης/χαμηλής τάσης του κρατικού δικτύου και του τοπικού ηλεκτρικού δικτύου.

Οι φωτοβολταϊκοί σταθμοί και τα αιολικά πάρκα στέλνουν νέα ενέργεια σε ειδικές γραμμές.

Αναβαθμίσεις αστικών και αγροτικών δικτύων ηλεκτρικής ενέργειας, μετασχηματισμός αγροτικού δικτύου και εσωτερικές γραμμές τροφοδοσίας σε βιομηχανικά πάρκα.

Έργα μεταφοράς ηλεκτρικής ενέργειας σε περιορισμένους διαδρόμους όπως λοφώδη βουνά, παράκτιες ακτές και οικολογικά αποθέματα.

Μαζική δικτύωση ευθύγραμμων γραμμών μεγάλων αποστάσεων και υποστήριξη πύργων ανθεκτικών στην τάση για την κατασκευή ενός πλήρους συστήματος μετάδοσης.

Υπηρεσίες υποστήριξης επιχειρήσεων

Qingdao Anbang Νέα Ενέργειαπαρέχει ολοκληρωμένες λύσεις μίας στάσης, από πρώιμη έρευνα γραμμής, προσαρμοσμένο σχεδιασμό τύπου πύργου, επαλήθευση σε βάθος, έως τη μαζική παραγωγή και κατασκευή εργοστασίων, διανομή οχημάτων εφοδιαστικής, τεχνική καθοδήγηση επιτόπου εγκατάστασης και μετέπειτα ολοκληρωμένες υπηρεσίες λειτουργίας και συντήρησης.

Υποστηρίζουμε προσαρμογή εξαγωγών στο εξωτερικό, εξατομικευμένη έρευνα και ανάπτυξη μη τυποποιημένων παραμέτρων, βασιζόμαστε στα πλεονεκτήματα της παραγωγικής ικανότητας του Jiaozhou Intelligent Manufacturing Industrial Park, διασφαλίζουμε μεγάλης κλίμακας ταχεία παράδοση και παρέχουμε αξιόπιστη υποστήριξη μεταλλικών κατασκευών για εγχώρια και ξένα έργα υποδομής ηλεκτρικής ενέργειας με σταθερή ικανότητα παραγωγής, σκληρή ποιότητα και υπηρεσία πλήρους κύκλου.
