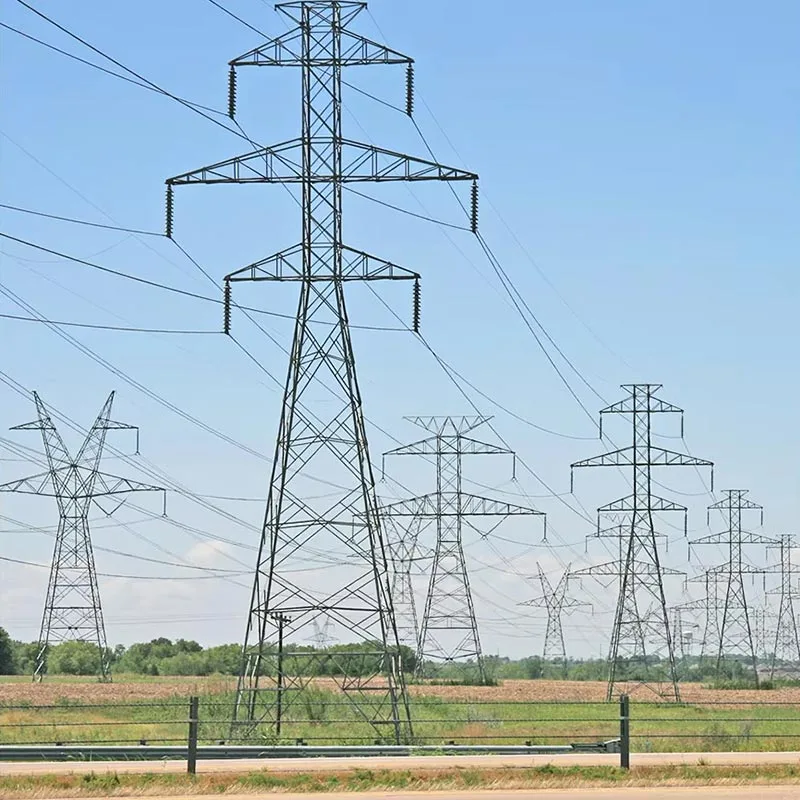

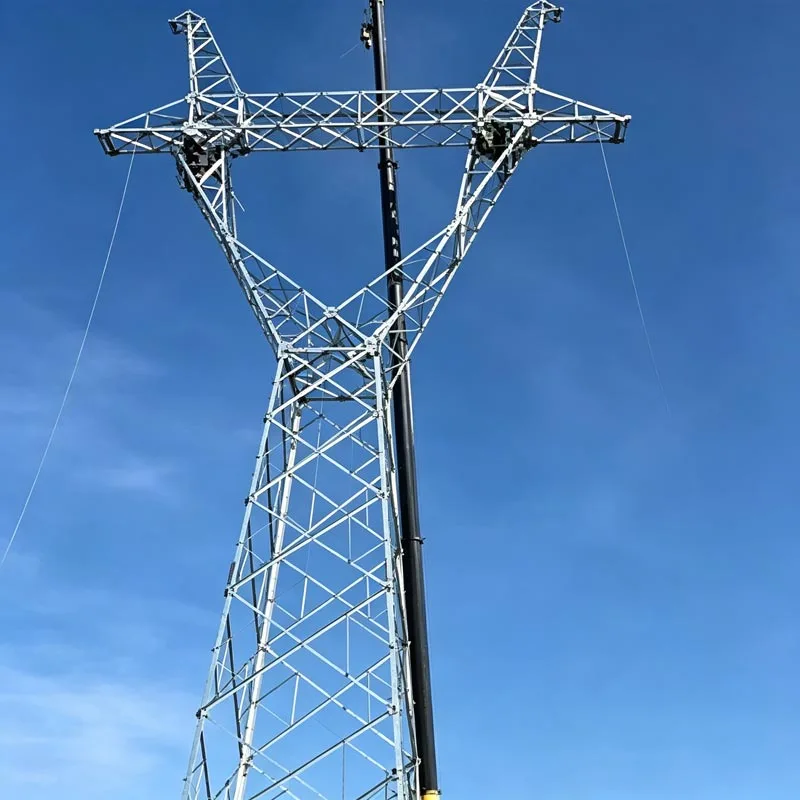

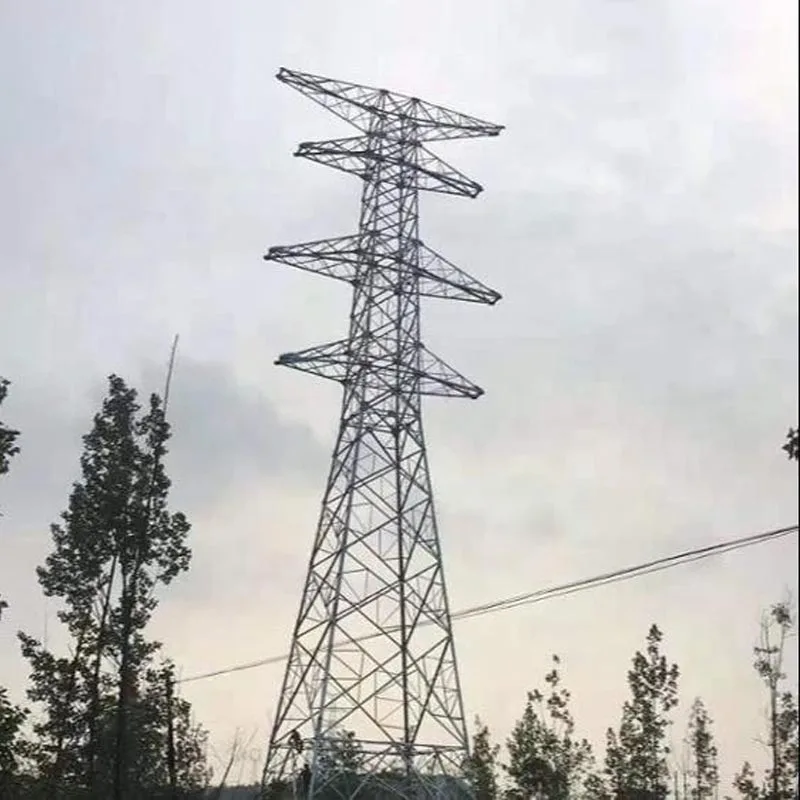

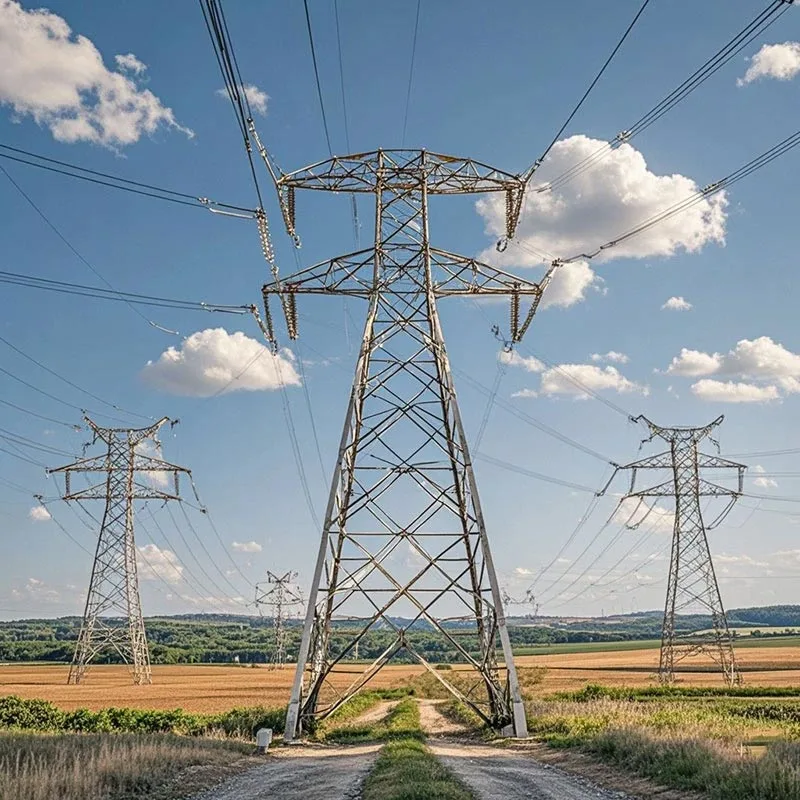

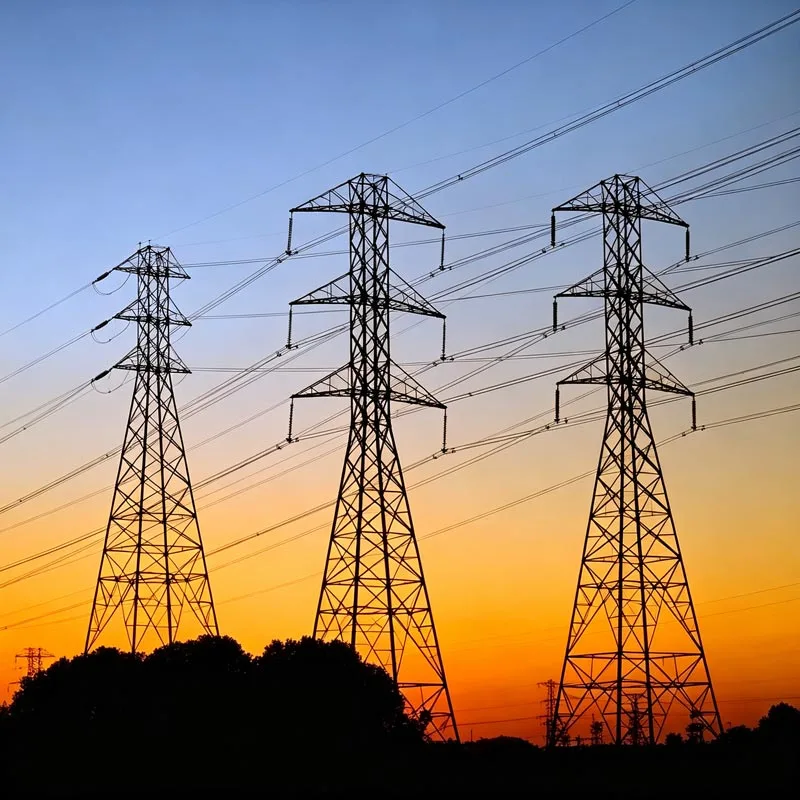

Πύργος μετάδοσης ισχύος από γαλβανισμένο χάλυβα γωνίας

Η παγκόσμια ζήτηση για αξιόπιστη, αποδοτική και βιώσιμη ενεργειακή υποδομή δεν ήταν ποτέ πιο έντονη. Στο καρδιά αυτής της υποδομής βρίσκεται ο πύργος μετάδοσης ισχύος, ένα κρίσιμο στοιχείο που καθορίζει την απόδοση, ασφάλεια και μακροζωία των ηλεκτρικών δικτύων. Μεταξύ των διαφόρων δομικών λύσεων που διατίθενται, ο γαλβανισμένος χάλυβας γωνίας Οι πύργοι μετάδοσης ισχύος έχουν αναδειχθεί ως το βιομηχανικό πρότυπο για την υψηλή τάση και την υπερυψηλή τάση (UHV) δικτύων μεταφοράς παγκοσμίως.

Αυτή η εισαγωγή καθορίζει το τεχνικό και οικονομικό πλαίσιο για το χάλυβα γωνίας πύργους, δικαιολογώντας την ευρεία υιοθέτησή τους. Ξεκινά περιγράφοντας τις προκλήσεις που αντιμετωπίζουν οι επιχειρήσεις κοινής ωφελείας, όπως π.χ την ανάγκη μετάδοσης ισχύος σε τεράστιες αποστάσεις, ενώ αντέχει σε σκληρά περιβαλλοντικά στοιχεία.

Στη συνέχεια το χαρτί προχωρά για τον καθορισμό του σκοπού της μελέτης, η οποία επικεντρώνεται στα βασικά πλεονεκτήματα, την αυστηρότητα της κατασκευής και την εφαρμογή στον πραγματικό κόσμο από αυτούς τους πύργους.

Δίνοντας έμφαση στον αρθρωτό σχεδιασμό, την αποδοτικότητα κόστους και τη στιβαρή προστατευτική επίστρωση, αυτή η ενότητα ορίζει το στάδιο για μια λεπτομερή εξερεύνηση του τρόπου με τον οποίο οι πύργοι από γαλβανισμένο χάλυβα γωνίας αντιμετωπίζουν τις σύγχρονες απαιτήσεις ισχύος μεταβίβασης, καθιστώντας τα απαραίτητο πλεονέκτημα για την ενεργειακή ασφάλεια και την ανθεκτικότητα του δικτύου.

Πλεονέκτημα προϊόντος

1. Αντοχή στη διάβρωση & Μεγάλη διάρκεια ζωής

Όλα τα εξαρτήματα υποβάλλονται σε επεξεργασία εν θερμώ γαλβανισμού, σχηματίζοντας μια πυκνή επίστρωση ψευδαργύρου (πάχους ≥85μm) στην επιφάνεια. Αυτή η επίστρωση απομονώνει αποτελεσματικά τον χάλυβα από τον αέρα, την υγρασία και τα διαβρωτικά μέσα, αποφεύγοντας τη σκουριά και τη διάβρωση.

Η υπηρεσία η διάρκεια ζωής μπορεί να φτάσει τα 30-50 χρόνια, γεγονός που μειώνει σημαντικά τη συχνότητα συντήρησης αργότερα και επεκτείνει τον κύκλο σέρβις του πύργος.

2. Απόδοση υψηλού κόστους

Σε σύγκριση με τους συμπαγείς χαλύβδινους πόλους, ο σχεδιασμός του πλέγματος χρησιμοποιεί λιγότερο υλικό χάλυβα, μειώνοντας το κόστος των πρώτων υλών. Στο Ταυτόχρονα, τα εξαρτήματα είναι τυποποιημένα, γεγονός που απλοποιεί τη διαδικασία κατασκευής, μειώνει την παραγωγή και έξοδα μεταφοράς.

Ο σχεδιασμός της βιδωτής σύνδεσης μειώνει επίσης το κόστος ανέγερσης επιτόπου, επιτυγχάνοντας υψηλή απόδοση και χαμηλή επένδυση, και είναι κατάλληλο για μεγάλης κλίμακας προώθηση και εφαρμογή.

3. Ισχυρή ευελιξία και προσαρμογή

Μπορεί να σχεδιαστεί και να προσαρμοστεί ευέλικτα σύμφωνα με διαφορετικά επίπεδα τάσης (35kV-1000kV), εδάφη (πεδινές, βουνά, παράκτιες περιοχές) και απαιτήσεις φορτίου.

Μπορεί να κατασκευαστεί σε πύργους ανάρτησης, πύργους τάσης, πύργοι μεταφοράς και ειδικοί πύργοι διέλευσης, πλήρως προσαρμοσμένοι σε διάφορα σενάρια μεταφοράς ισχύος και συναντήσεις τις διαφορετικές ανάγκες διαφορετικών έργων.

4. Εύκολη Συντήρηση & Βολική Εγκατάσταση

Ο τρόπος σύνδεσης με βίδες αντικαθιστά τη συγκόλληση, η οποία είναι βολική για επιτόπια συναρμολόγηση και αποσυναρμολόγηση. Καθημερινά η επιθεώρηση και η αντικατάσταση εξαρτημάτων μπορούν να πραγματοποιηθούν γρήγορα χωρίς εξοπλισμό μεγάλης κλίμακας, μειώνοντας τη συντήρηση δυσκολία και κόστος εργασίας.

Τα τυποποιημένα εξαρτήματα εξασφαλίζουν επίσης την ευκολία της μετέπειτα συντήρησης και αντικατάστασης, βελτίωση της αποτελεσματικότητας λειτουργίας και συντήρησης.

Παράμετρος

Υπόθεση έργου

Μελέτη 1: Έργο μετάδοσης UHVDC ±800kV Shanbei-Anhui (Κίνα)

Ως βασικό έργο του ηλεκτρικού δικτύου κορμού UHV της Κίνας, αυτό το έργο είναι ζωτικής σημασίας για τη βελτιστοποίηση των περιφερειακών ενεργειακών πόρων κατανομή και διασφάλιση ασφαλούς και αξιόπιστης παροχής ρεύματος.

Το έργο υιοθέτησε μετάδοση ισχύος από γαλβανισμένο χάλυβα γωνίας πύργοι που παρέχονται από την Anhui Hongyuan (που συνδέεται με την Shandong Electric Engineering & Equipment Group), με συνολικά 103 πύργους και συνολικό βάρος 7.084 τόνους.

Οι πύργοι ήταν κατασκευασμένοι από χάλυβα υψηλής αντοχής γωνίας Q355, με εν θερμώ εμβάπτιση επεξεργασία γαλβανισμού (πάχος επίστρωσης ψευδαργύρου ≥85μm) για εξασφάλιση αντοχής στη διάβρωση σε πολύπλοκα εξωτερικά περιβάλλοντα.

Χάρη στον τυποποιημένο σχεδιασμό και τη βιδωμένη σύνδεση, οι πύργοι παραδόθηκαν 5 μήνες νωρίτερα από το χρονοδιάγραμμα, ο πρώτος προμηθευτής που ολοκλήρωσε την πλήρη παράδοση των γωνιακών χαλύβδινων πύργων σε ολόκληρη τη γραμμή και την ποιότητα του προϊόντος και Η κατασκευαστική αποδοτικότητα αναγνωρίστηκε ιδιαίτερα από τον ιδιοκτήτη.

Συνεργάτες Πελάτες & Πιστοποιήσεις

Φιλιππίνες: National Grid Corporation of the Philippines (NGCP)
Έργα: Γραμμές μεταφοράς 230kV, 500kV (π.χ. Hermosa-San Jose 500kV)
Προμήθεια: Αυστηροί έλεγχοι ποιότητας, απαιτούν συμμόρφωση με ASTM/AS/NZS

Ταϊλάνδη: Αρχή Παραγωγής Ηλεκτρικής Ενέργειας της Ταϊλάνδης (EGAT)
Έργα: 230kV, 500kV (π.χ. γραμμή Tongsong-Songkhla 500kV)
Προεπιλογή: Υποχρεωτική εργοστασιακή επιθεώρηση & δοκιμή τύπου.

Μαλαισία: Tenaga Nasional Berhad (TNB)
Πρότυπα: MS (Malaysian Standards), IEC, ISO 1461 γαλβανισμός
Εστίαση: 275kV, επέκταση δικτύου 500kV & ενσωμάτωση ανανεώσιμων πηγών ενέργειας

Βιετνάμ: National Power Transmission Corporation (EVNNPT)
Έργα: 500 kV (π.χ. θερμοηλεκτρικός σταθμός Nam Dinh 1 έως Thanh Hoa)

Βιετνάμ: National Power Transmission Corporation (EVNNPT)
Έργα: 500 kV (π.χ. θερμοηλεκτρικός σταθμός Nam Dinh 1 έως Thanh Hoa)
Όγκος: Μεγάλες παραγγελίες χύδην (10.000+ τόνοι ανά έργο)

FAQ

Ε: Ποια υλικά χρησιμοποιούνται για τους πύργους μετάδοσης ισχύος από γαλβανισμένο χάλυβα γωνίας;

Α: Συνήθως υψηλής αντοχής χάλυβας γωνίας όπως Q355 / Q345B / Q235B (κινεζικό πρότυπο) ή ισοδύναμο με την κατηγορία ASTM A572 50, EN S355JR. Τα πιστοποιητικά υλικού (MTC) παρέχονται με κάθε παρτίδα.

Ε: Ποια επίπεδα τάσης μπορούν να υποστηρίξουν οι πύργοι σας;

Α: Παρέχουμε πλήρεις σειρές: 10kV, 35kV, 66kV, 110kV, 132kV, 220kV, 230kV, 330kV, 400kV, 500kV, 765kV
Υποστηρίξτε επίσης πύργους μετάδοσης συνεχούς ρεύματος και πύργους κεραυνών, δομές υποσταθμών.

Ε: Μπορείτε να παράγετε σύμφωνα με τα σχέδια πελατών;

Α: Ναι. Δεχόμαστε σχέδια που έχουν σχεδιαστεί από τον πελάτη (PDF / CAD / DXF). Παρέχουμε επίσης βελτιστοποίηση σχεδιασμού, δομική υπολογισμός και ανάλυση τάσεων εάν απαιτείται.

Ε: Τι επιφανειακή επεξεργασία χρησιμοποιείτε;

Α: Γαλβανισμός εν θερμώ (HDG) ανά ISO 1461, GB/T 13912, ASTM A123/A153.

Ε: Πόσο καιρό είναι η διάρκεια ζωής;

Α: Σε κανονικό ατμοσφαιρικό περιβάλλον, 30–50 χρόνια. Σε σοβαρές διαβρωτικές περιοχές, μπορεί να φτάσει τα 20-30 χρόνια με την κατάλληλη σχεδιασμός.

Ε: Τι πιστοποιήσεις έχετε;

● Σύστημα Διαχείρισης Ποιότητας ISO 9001
● ISO 14001 Περιβαλλοντική Διαχείριση
● ISO 45001 Υγιεινή και Ασφάλεια στην Εργασία
● CE (EN 1090 για μεταλλικές κατασκευές)
● Πιστοποίηση συγκόλλησης AWS / CWB
● Αναφορές τρίτων: SGS, BV, Intertek
