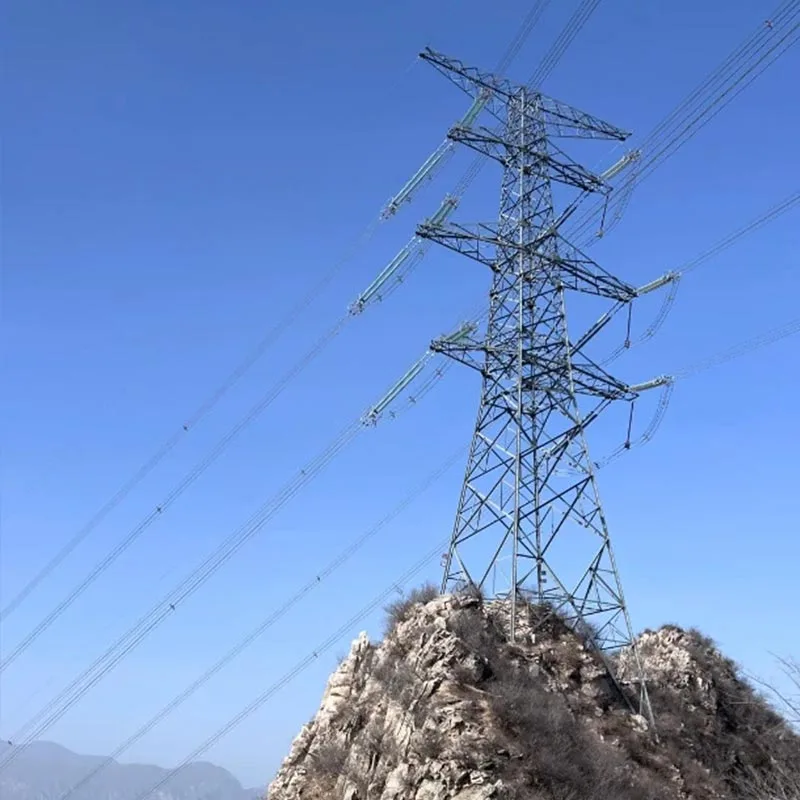

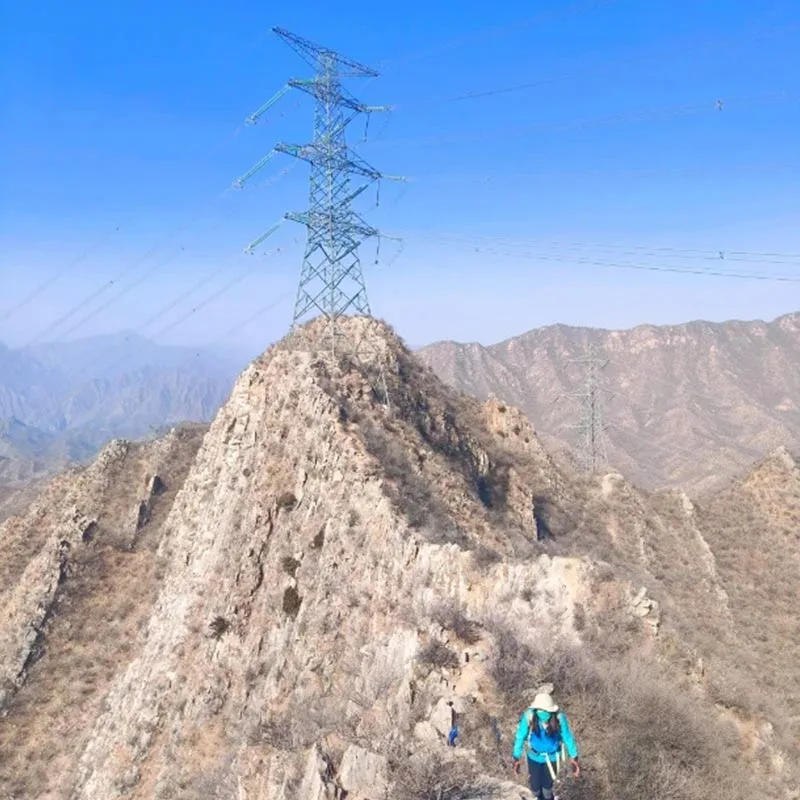

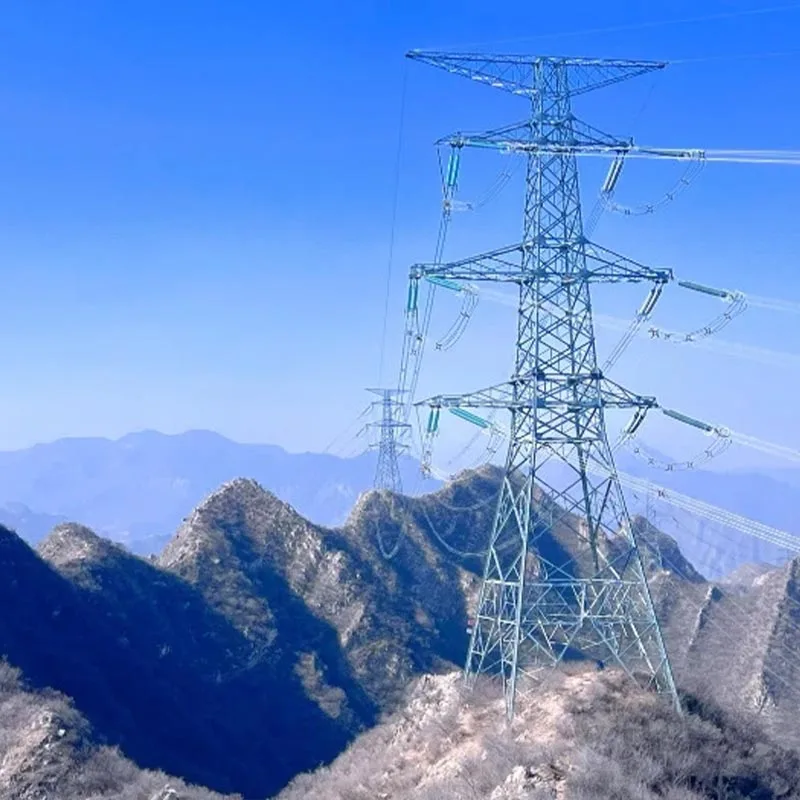

Πύργος δικτυωτών σωλήνων από γαλβανισμένο χάλυβα

Η Qingdao Anbang New Energy είναι ένας αξιόπιστος κατασκευαστής, οι πύργοι δικτυωτών σωλήνων από γαλβανισμένο χάλυβα είναι κατασκευασμένοι από υψηλής ποιότητας χαλύβδινους σωλήνες υψηλής αντοχής μέσω διεργασίες συγκόλλησης ακριβείας και γαλβανισμού εν θερμώ, σχηματίζοντας ελαφριές, υψηλής αντοχής δομές στήριξης.

Συνδυάζοντας σχεδιασμός δικτυωτού πλέγματος με αντοχή στη διάβρωση γαλβανισμού, χρησιμοποιούνται ευρέως στην ισχύ, τη νέα ενέργεια και την επικοινωνία χωράφια.

Ως προϊόντα που παρέχονται απευθείας από ένα τοπικό κινεζικό εργοστάσιο, οι πύργοι από γαλβανισμένο χάλυβα διαθέτουν δομικό σταθερότητα, αντίσταση ανέμου και σεισμού, αντοχή στη διάβρωση και απόδοση χώρου.

Μπορούν να σχεδιαστούν κατά παραγγελία σύμφωνα με διαφορετικά σενάρια, που πληρούν τις απαιτήσεις για μετάδοση υψηλής τάσης 110kV-1000kV και διάφορα εφαρμογές υποστήριξης εξωτερικού χώρου, που συμμορφώνονται πλήρως με τα εθνικά βιομηχανικά πρότυπα και επιτυγχάνουν τόσο την ποιότητα όσο και σχέση κόστους-αποτελεσματικότητας.

Γιατί να επιλέξετε πύργους δικτυωτών σωλήνων από γαλβανισμένο χάλυβα Anbang;

Ελεγχόμενη ποιότητα σε όλη τη διάρκεια

Η δική μας μεγάλη τυποποιημένη παραγωγική βάση στο Qingdao της Κίνας, ερευνά, παράγει και επιθεωρεί ανεξάρτητα την όλη διαδικασία των Πύργων Δικτύων Σωλήνων Γαλβανισμένου Χάλυβα.

Από την προμήθεια πρώτων υλών, την κοπή χαλύβδινων σωλήνων, τη συναρμολόγηση συγκόλλησης έως τον γαλβανισμό εν θερμώ επεξεργασία, όλα εκτελούνται σύμφωνα με το σύστημα ποιότητας ISO9001, απορρίπτοντας την εξωτερική ανάθεση.

Κάθε σωλήνας από γαλβανισμένο χάλυβα Ο πύργος πλέγματος υφίσταται πολλαπλούς αυστηρούς ποιοτικούς ελέγχους για να διασφαλιστούν ακριβείς διαστάσεις και τυπική απόδοση.

Χτίζοντας ένα θεμέλιο στερεάς ασφάλειας

Το κύριο τα υλικά είναι Q345B/Q355B σωλήνες χαμηλού κράματος υψηλής αντοχής από χάλυβα. Η συγκόλληση χρησιμοποιεί συγκόλληση με υποβρύχιο τόξο, θωρακισμένη με αέριο συγκόλληση, και άλλες εξαίσιες τεχνικές, με πλήρεις και σταθερές συγκολλήσεις.

Ακολουθεί αυστηρά η διαδικασία γαλβανισμού εν θερμώ Πρότυπα GB/T 13912, με πάχος στρώματος ψευδαργύρου ≥85μm, δίνοντας στον πύργο δικτυωτών σωλήνων από γαλβανισμένο χάλυβα εξαιρετικά ισχυρό αντοχή στη διάβρωση.

Η αντοχή στη διάβρωση εξωτερικού χώρου υπερβαίνει τα 30 χρόνια, κατάλληλη για διάφορα σκληρά περιβάλλοντα.

Κατάλληλο για ανάγκες πολλαπλών σεναρίων

Το γαλβανισμένο πλέγμα σωλήνα από χάλυβα ο πύργος υιοθετεί μια χωρική δομή δικτυωτού πλέγματος. Σε σύγκριση με τους παραδοσιακούς πύργους, είναι ελαφρύτερος, έχει μικρότερο άνεμο αντοχή, μπορεί να αντέξει ταχύτητες ανέμου 30-45 m/s, έχει αντίσταση σε σεισμική ένταση 8 μοιρών και καταλαμβάνει μόνο το 1/3 του αποτυπώματος των συνηθισμένων πύργων.

Συνδυάζει το ελαφρύ με την υψηλή σταθερότητα, προσαρμόζεται με ευελιξία ορεινά, παράκτια, αστικά και άλλα εδάφη.

Προσαρμοσμένες Υπηρεσίες

Με την υποστήριξη του επαγγελματικού σχεδιασμού του εργοστασίου ομάδα, οι πύργοι δικτυωτών σωλήνων από γαλβανισμένο χάλυβα μπορούν να προσαρμοστούν ανάλογα με το επίπεδο τάσης, το ύψος, το έδαφος και το φορτίο απαιτήσεις, που καλύπτουν διάφορους τύπους, όπως ευθύγραμμο, γωνιακό, τερματικό και μεγάλο άνοιγμα, ταιριάζοντας ακριβώς με το εξατομικευμένες ανάγκες κάθε έργου.

Υψηλό Κόστος Αποτελεσματικότητα και Πλήρης Αλυσιδωτή Υπηρεσία

Κατευθείαν το εργοστάσιο Το μοντέλο προμήθειας εξαλείφει τους ενδιάμεσους συνδέσμους, μειώνοντας σημαντικά το κόστος προμήθειας γαλβανισμένου χαλύβδινου πλέγματος σωλήνων πύργους.

Ταυτόχρονα, παρέχουμε υπηρεσίες μίας στάσης από το σχεδιασμό, την παραγωγή, τη μεταφορά, την εγκατάσταση έως μετά την πώληση, συντόμευση των κύκλων έργων, μείωση του κόστους λειτουργίας και συντήρησης των πελατών και παρακολούθηση επαγγελματικές ομάδες σε όλη τη διάρκεια, επιλύοντας ολόκληρη τη διαδικασία προμήθειας και κατασκευής.

Οι υπηρεσίες μας

Υπηρεσίες προσχεδιασμού

Η επαγγελματική μας ομάδα σχεδιασμού κατανοεί πλήρως τις απαιτήσεις του έργου και συνδυάζει παραμέτρους εδάφους, καιρού και τάσης για να παρέχει προσαρμοσμένες σχεδιαστικές λύσεις για γαλβανισμένο χαλύβδινο σωλήνα πύργους πλέγματος, εκθέσεις μηχανικών υπολογισμών και σχέδια θεμελίωσης.

Εξασφαλίζουμε ακριβή συμβατότητα μεταξύ το προϊόν και το έργο, βελτιστοποιούν τη δομική σχεδίαση σύμφωνα με τα σχετικά πρότυπα και εγγυώνται την ασφάλεια και σχέση κόστους-αποτελεσματικότητας.

Υπηρεσίες Κατασκευής

Τυποποιημένη εργοστασιακή παραγωγή με πλήρη οπτικό έλεγχο, αυστηρά τον έλεγχο της ποιότητας των πρώτων υλών και των διαδικασιών παραγωγής.

Κάθε διαδικασία ελέγχεται επαγγελματικά για να διασφαλιστεί ότι οι διαστάσεις είναι ακριβείς, οι αρμοί συγκόλλησης είναι κατάλληλοι και ο γαλβανισμός στρώμα πληροί τα πρότυπα.

Εκδίδονται πλήρεις εκθέσεις ποιοτικού ελέγχου και πιστοποιητικά συμμόρφωσης.

Υπηρεσίες Logistics και Μεταφορών

Πανελλαδική παράδοση από σημείο σε σημείο. Ανάλογα με το μέγεθος και βάρος των εξαρτημάτων πύργου δικτυωτών σωλήνων από γαλβανισμένο χάλυβα, τμηματοποιημένη συσκευασία και επαγγελματική μεταφορά χρησιμοποιούνται οχήματα, με πλήρη προστατευτικά μέτρα για την αποφυγή ζημιών, διασφαλίζοντας ότι τα προϊόντα παραδίδονται άθικτα εργοτάξια, ιδιαίτερα κατάλληλα για ορεινές, απομακρυσμένες ή δύσκολες στη μεταφορά περιοχές.

Υπηρεσίες καθοδήγησης εγκατάστασης

Έμπειροι τεχνικοί μηχανικοί αποστέλλονται για επιτόπου καθοδήγηση κατασκευής ανύψωσης, συναρμολόγησης και στερέωσης.

Αναλυτική εγκατάσταση παρέχονται εγχειρίδια για την τυποποίηση των διαδικασιών κατασκευής, την επίλυση διαφόρων προβλημάτων εγκατάστασης και τη διασφάλιση ασφάλεια και αποτελεσματικότητα κατασκευής.

Η εγκατάσταση μπορεί επίσης να ικανοποιήσει ειδικές απαιτήσεις ανύψωσης, όπως το διπλό γερανοί.

Υπηρεσίες συντήρησης μετά την πώληση

Παρέχουμε 5ετή εγγύηση και υπηρεσία συντήρησης εφ' όρου ζωής.

Να παρακολουθείτε τακτικά την κατάσταση λειτουργίας των πύργων δικτυωτών σωλήνων από γαλβανισμένο χάλυβα, εντοπίζει έγκαιρα τους κινδύνους ασφαλείας, ανταποκρίνεται γρήγορα σε ανάγκες επισκευής και παρέχετε υπηρεσίες συντήρησης, όπως αποκατάσταση γαλβανισμού και σύσφιξη μπουλονιών για επέκταση του προϊόντος διάρκεια ζωής και εξασφαλίζουν μακροπρόθεσμη σταθερή λειτουργία του έργου.

Συστάσεις επιλογής

(1) Συστάσεις επιλογής με βάση το επίπεδο τάσης

Σενάριο Δικτύου Μεταφοράς/Διανομής 110kV: Ελαφρύς σωλήνας από γαλβανισμένο χάλυβα ευθύγραμμου τύπου Συνιστώνται πύργοι πλέγματος, με ύψη κατά προτίμηση από 21 μέτρα έως 42 μέτρα, χρησιμοποιώντας τριγωνικό/τετράγωνο δικτυωτές κατασκευές. Το κύριο υλικό είναι το Q345B, με πάχος επίστρωσης ψευδαργύρου ≥85μm. Κατάλληλο για αστικό δίκτυα διανομής, βιομηχανικά πάρκα και νέες γραμμές συγκέντρωσης ενέργειας, αυτοί οι πύργοι προσφέρουν πλεονεκτήματα ελαφρύς σχεδιασμός, μικρό αποτύπωμα και βολική κατασκευή, ελέγχοντας αποτελεσματικά τις προμήθειες και κόστος κατασκευής.

Σενάριο περιφερειακού δικτύου κορμού 220 kV: Τυπικός σωλήνας από γαλβανισμένο χάλυβα ευθύγραμμου/τύπου τάσης Συνιστώνται δικτυωτοί πύργοι, με ύψη που κυμαίνονται από 30 μέτρα έως 63 μέτρα. Ο σχεδιασμός του κόμβου πλέγματος έχει βελτιστοποιηθεί για να βελτίωση της δομικής ακαμψίας. Το κύριο υλικό είναι το Q355B, κατάλληλο για αστικά δίκτυα δακτυλίου, ποτάμι/διασταύρωση έργα και ορεινές γραμμές μεταφοράς, εξισορροπώντας τη φέρουσα ικανότητα και την οικονομία. Για γωνία γραμμής απαιτήσεις, μπορούν να χρησιμοποιηθούν γωνιακοί πύργοι δικτυωτών σωλήνων από γαλβανισμένο χάλυβα.

Σενάριο 500kV και Άνω Υπέρ/Υπερυψηλής Τάσης: Τύπος τάσης μεγάλου φορτίου, Συνιστώνται πύργοι διπλού κυκλώματος/πολλαπλού κυκλώματος γαλβανισμένου χαλύβδινου πλέγματος, με ύψη που κυμαίνονται από 54 μέτρα έως 100μ. Το κύριο υλικό είναι σωλήνες από χάλυβα υψηλής αντοχής Q420, με πάχος επίστρωσης ψευδαργύρου αυξημένο σε ≥90μm και βελτιστοποιημένος σχεδιασμός δομικής καταπόνησης. Κατάλληλο για διαπεριφερειακή/διαπεριφερειακή μετάδοση, έργα μεγάλου εύρους και νέα κανάλια παροχής ενεργειακής βάσης, που διασφαλίζουν ότι οι πύργοι από γαλβανισμένο χαλύβδινο πλέγμα σωλήνων μπορούν να αντέχουν σε υψηλή χωρητικότητα, φορτία υψηλής τάσης και λειτουργούν σταθερά και αξιόπιστα.

(2) Προτεινόμενη επιλογή με βάση τη συνάρτηση σεναρίου

Συμβατικές ευθείες γραμμές μεταφοράς: Για ευθείες με γωνίες μικρότερες από 5°, αυτό Συνιστάται η χρήση τυπικών πύργων δικτυωτών σωλήνων από γαλβανισμένο χάλυβα. Αυτοί οι πύργοι έχουν απλή δομή, ελαφρύ και χαμηλό κόστος, μπορούν να παραχθούν μαζικά, να συντομεύσουν σημαντικά τους κύκλους του έργου και είναι κατάλληλα για επίπεδα περιοχές όπως πεδιάδες και ήπιοι λόφοι.

Σενάρια κατεύθυνσης γραμμής/τμήματος: Για γωνίες μεταξύ 5°-90°, γωνιακό γαλβανισμένο πλέγμα σωλήνων από χάλυβα συνιστώνται πύργοι. Για τμήματα γραμμής και τμήματα προστασίας διακεκομμένης γραμμής, γαλβανισμένος χαλύβδινος σωλήνας τύπου τάσης πρέπει να χρησιμοποιούνται δικτυωτοί πύργοι. Και οι δύο τύποι υιοθετούν δομές ενισχυμένου πλέγματος για την ενίσχυση της πλευρικής τάσης και αντοχή στην παραμόρφωση, εξασφαλίζοντας πλεονασμό ασφάλειας γραμμής. Στην είσοδο γραμμής σε σταθμό/υποσταθμό, τύπου τερματικού Συνιστώνται πύργοι δικτυωτών σωλήνων από γαλβανισμένο χάλυβα. Ο σχεδιασμός της δομής είναι βελτιστοποιημένος για φορτίο μονής πλευράς χαρακτηριστικά για τη βελτίωση της σταθερότητας.

Ειδικά σενάρια μεγάλου εύρους: Για διαβάσεις πάνω από ποτάμια, αυτοκινητόδρομους, σιδηροδρόμους, κοιλάδες και άλλα Σενάρια, συνιστώνται γαλβανισμένοι πύργοι δικτυωτών σωλήνων από χάλυβα μεγάλου ανοίγματος. Είναι κατασκευασμένα από εξαιρετικά υψηλής αντοχής χάλυβας, με βελτιστοποιημένη κωνικότητα και πυκνότητα πλέγματος για μείωση του φορτίου ανέμου και των κραδασμών που προκαλούνται από τον άνεμο, βελτιώνοντας το άνοιγμα ικανότητα. Το στρώμα ψευδαργύρου είναι επίσης παχύρρευστο για να προσαρμόζεται σε πολύπλοκα εξωτερικά περιβάλλοντα.

Νέα υποστηρικτικά σενάρια ενέργειας: Για γραμμές συλλογής αιολικών και φωτοβολταϊκών βάσεων, ελαφρύ Οι πύργοι δικτυωτών σωλήνων από γαλβανισμένο χάλυβα συνιστώνται για εύκολη μεταφορά και ανέγερση σε ορεινά ή ερημικές περιοχές. Για πύργους στήριξης ανεμογεννητριών, προσαρμοσμένο προεντεταμένο πλέγμα γαλβανισμένου σωλήνων από χάλυβα από σκυρόδεμα Οι πύργοι συνιστώνται για την ενίσχυση της φέρουσας ικανότητας και της αντίστασης στους κραδασμούς που προκαλούνται από τον άνεμο, ικανοποιώντας την απαιτήσεις για ανεμογεννήτριες μεγάλων μεγαβάτ.

Σενάρια Επικοινωνίας/Ασφάλειας: Για σταθμούς βάσης επικοινωνίας, επιτήρηση συνόρων, δασική πυρκαγιά πρόληψη και άλλα σενάρια, συνιστώνται μικροί, πολυλειτουργικοί πύργοι δικτυωτών σωλήνων από γαλβανισμένο χάλυβα με ύψη 15m-30m, δεσμευμένες διεπαφές εγκατάστασης εξοπλισμού και ενσωματωμένη αντικεραυνική προστασία και παρακολούθηση λειτουργίες. Η συμπαγής δομή είναι κατάλληλη για αστικά, απομακρυσμένα και διάφορα άλλα σενάρια.

(3) Συνιστώμενη επιλογή με βάση το έδαφος και το περιβάλλον

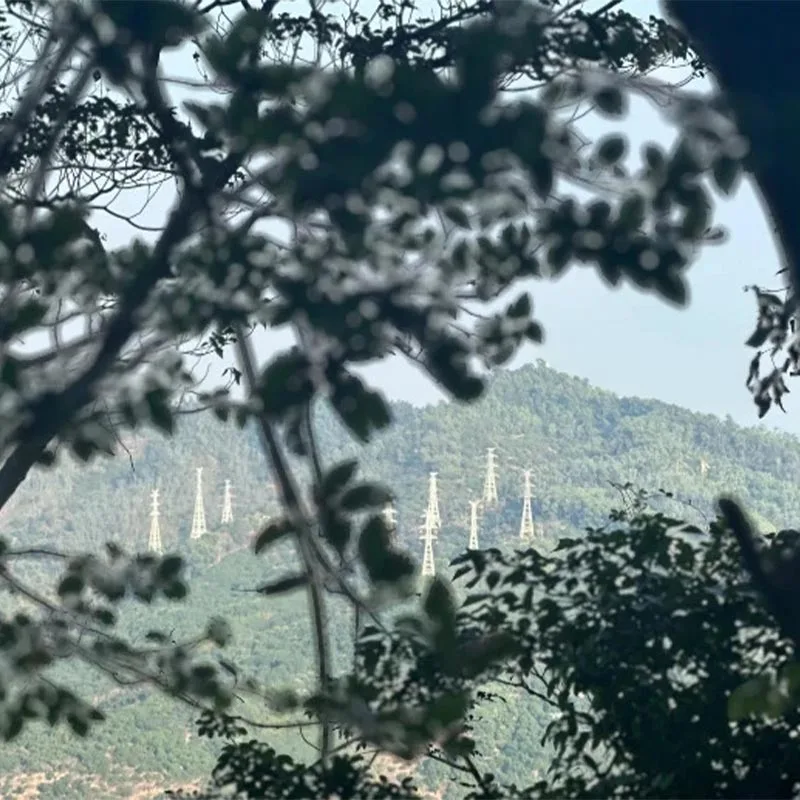

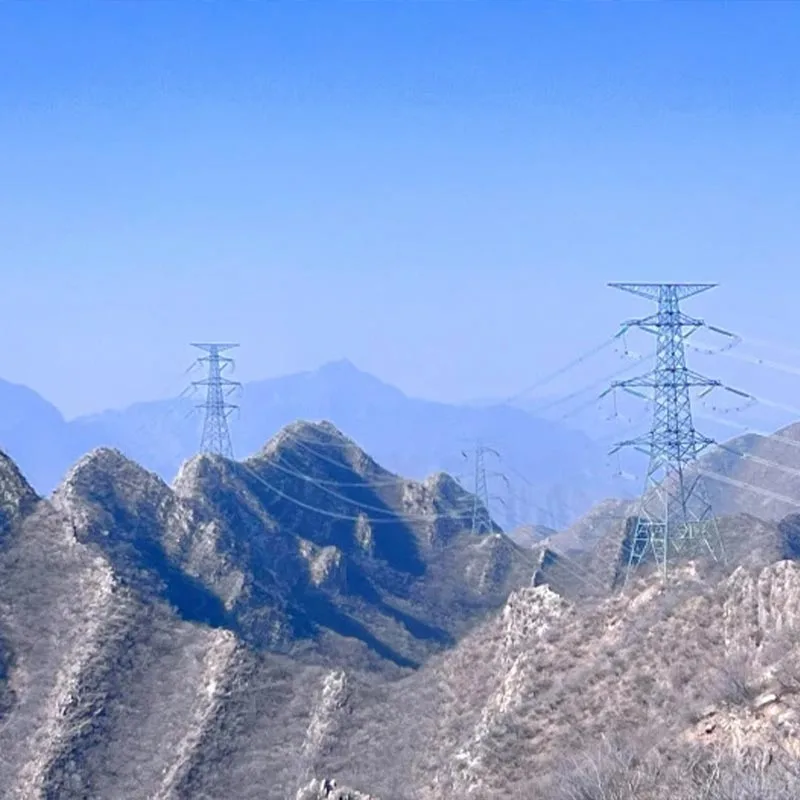

Βουνό/λοφώδες έδαφος: Για απότομο έδαφος με δύσκολη μεταφορά και ανέγερση, τμηματικά Συνιστώνται πύργοι δικτυωτών σωλήνων από γαλβανισμένο χάλυβα. Το μέγεθος και το βάρος του εξαρτήματος είναι βελτιστοποιημένα και φλάντζα γρήγορα Οι συνδέσεις χρησιμοποιούνται για εύκολη μεταφορά και επιτόπου συναρμολόγηση. Ο σχεδιασμός θεμελίωσης είναι ενισχυμένος για να προσαρμόζεται σε απότομες το έδαφος και να μειώσει τις χωματουργικές εργασίες.

Παράκτιες/Αλατούχες Περιοχές: Για περιβάλλοντα υψηλής διάβρωσης, υψηλής υγρασίας, γαλβανισμένο πλέγμα σωλήνων από χάλυβα Συνιστώνται πύργοι με παχύρρευστα στρώματα ψευδαργύρου (≥100μm), με διπλή προστασία από αντιδιαβρωτικές επιστρώσεις. Το Η δομή του πλέγματος είναι βελτιστοποιημένη για να μειώνει την αντίσταση στον αέρα, να βελτιώνει τη διάβρωση του φυσιολογικού ορού και την αντίσταση σε τυφώνα (σχεδιασμός ταχύτητα ανέμου ≥40 m/s) και παρατείνει τη διάρκεια ζωής του προϊόντος.

Περιοχές με ισχυρούς πάγους/Ισχυρούς ανέμους: Σε βαριές περιοχές πάγου με πάχος πάγου >10mm, ενισχυμένο γαλβανισμένο Συνιστώνται πύργοι πλέγματος χαλύβδινων σωλήνων, αυξάνοντας τη διατομή των κύριων υλικών και την πυκνότητα διαγώνιες τιράντες για ενίσχυση της αντίστασης υπερφόρτωσης κάτω από το γλάσο. Σε περιοχές με σχεδιαστικές ταχύτητες ανέμου >35 m/s, όπως π.χ περιοχές ισχυρού ανέμου και τυφώνα, οι δομές πλέγματος και η κωνικότητα έχουν βελτιστοποιηθεί για τη μείωση του φορτίου ανέμου και την ενίσχυση του ανέμου σταθερότητα.

Σενάρια αστικών/πάρκων: Για περιοχές με περιορισμένη έκταση και υψηλές απαιτήσεις τοπίου, στενής βάσης Συνιστώνται πύργοι δικτυωτών σωλήνων από γαλβανισμένο χάλυβα. Οι διατομές έχουν βελτιστοποιηθεί, αποτύπωμα θεμελίωσης ≤2,5㎡, Η εμφάνιση είναι απλή και το στρώμα γαλβανισμού είναι ομοιόμορφο και αισθητικά ευχάριστο. Κατάλληλο για αστικό δίκτυα δακτυλίου υψηλής τάσης και γραμμές μεταφοράς βιομηχανικού πάρκου, συναντώντας εντατική χρήση γης και τοπίο απαιτήσεις.
