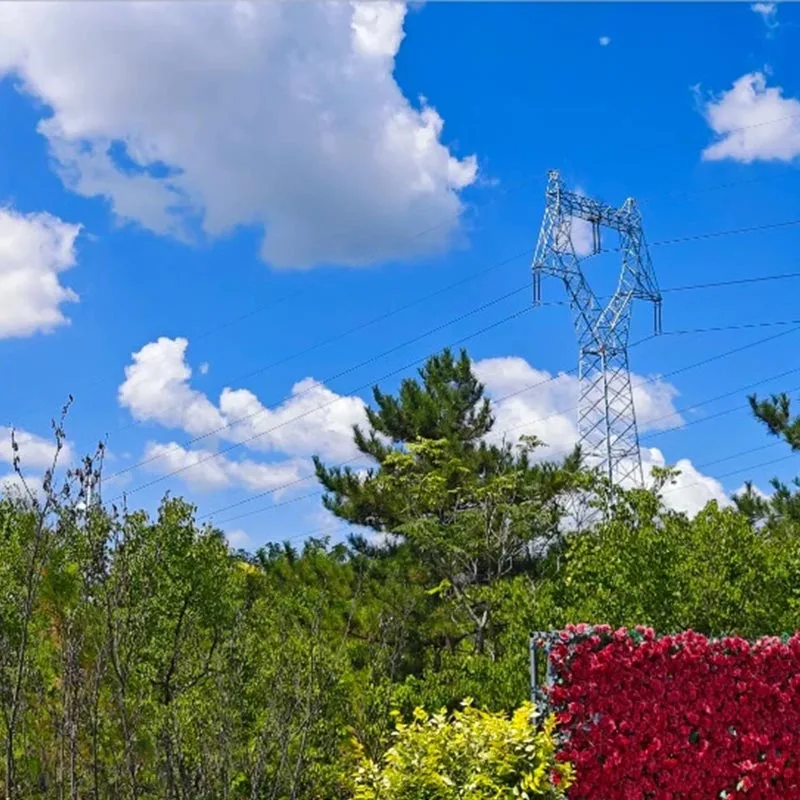

Γωνιακός Χαλύβδινος Πύργος Γραμμής Μεταφοράς 330 kV

Ο χαλύβδινος πύργος γωνίας γραμμής μεταφοράς 330 kV της Qingdao Anbang New Energy είναι ένας πυρήνας μετάδοσης υψηλής τάσης που αναπτύχθηκε και κατασκευάστηκε ανεξάρτητα από την εταιρεία, με βάση τις ανάγκες κατασκευής ηλεκτρικής ενέργειας της Κίνας και αξιοποιώντας την πλεονεκτήματα παραγωγής του δικού της εργοστασίου.

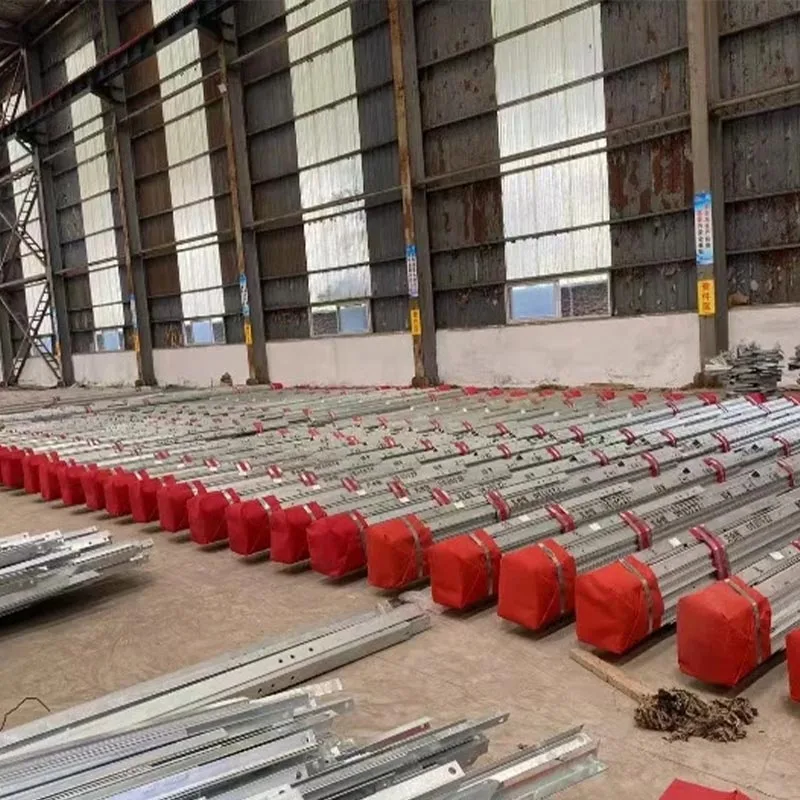

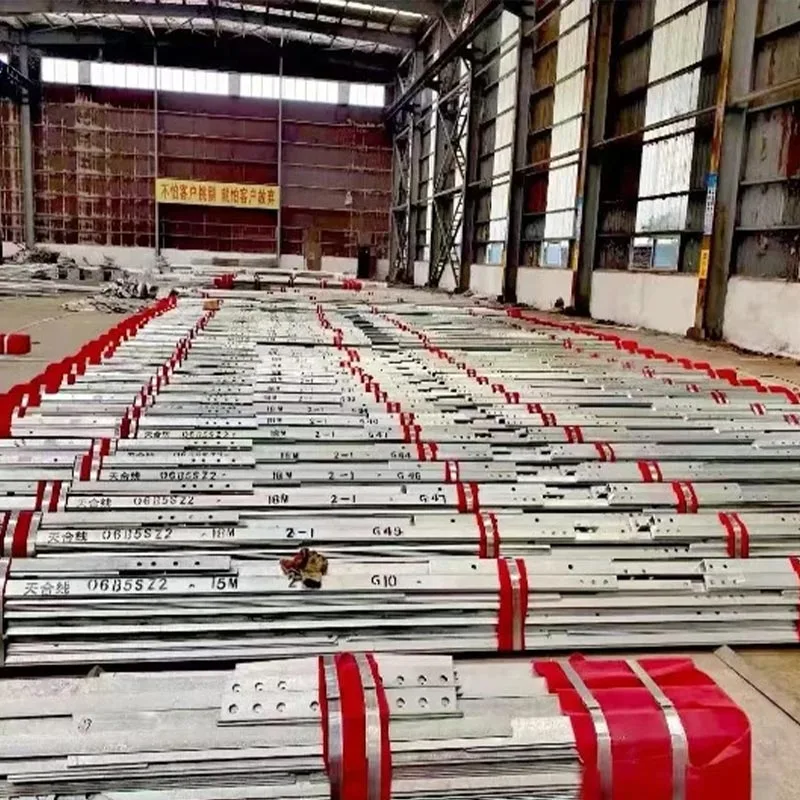

Αυτός ο πύργος είναι κατασκευασμένος από υψηλής ποιότητας γωνία χάλυβας Q235B, Q345B και Q420B, επεξεργασμένοι μέσω ακριβούς κοπής, συγκόλλησης, γαλβανισμού εν θερμώ και άλλων αυστηρών διαδικασίες.

Είναι ένας δικτυωτός αυτοφερόμενος πύργος, με εξαρτήματα με μονή ή συνδυασμένη γωνία χάλυβα διατομών, με συμπαγή δομή, σαφή κατανομή δύναμης και διαφανή μεταφορά φορτίου.

Ως πυρήνα έδρασης της γραμμής μεταφοράς 330 kV έχει πλεονεκτήματα όπως η υψηλή αντοχή, η υψηλή σταθερότητα, η αντίσταση στον άνεμο και το σεισμό, η αντοχή στη διάβρωση και η μεγάλη διάρκεια διάρκεια ζωής. Είναι κατάλληλο για διάφορα σύνθετα εδάφη όπως πεδιάδες, λόφους, βουνά και παράκτιες περιοχές.

Συναντάται τις βασικές απαιτήσεις της εγκατάστασης αγωγών και της ανάρτησης μονωτή για γραμμές μεταφοράς υψηλής τάσης 330 kV, ακολουθώντας αυστηρά τα "Πρότυπα Σχεδιασμού Πύργων Εναέριων Γραμμών Μεταφοράς" και παρέχει ένα ασφαλές, αξιόπιστο, οικονομική και αποτελεσματική ολοκληρωμένη λύση για εθνικές και διεθνή δίκτυα ηλεκτρικής ενέργειας και περιφερειακά έργα μεταφοράς, που υποστηρίζουν αποτελεσματικούς διαπεριφερειακούς πόρους ενέργειας μετάδοσης.

Προδιαγραφές παραμέτρων

Συστάσεις επιλογής μοντέλου

Πύργος 30-40m (Ξηρός Τύπος) Ισχύοντα σενάρια

Πεδινές περιοχές, προαστιακές γραμμές μεταφοράς 330kV, γραμμές εξερχόμενων υποσταθμών, συμβατικά τμήματα μεταφοράς με οριζόντια άνοιγμα 200-250μ.

Προτεινόμενοι λόγοι: Συμπαγής δομή, μικρό αποτύπωμα, οικονομικό κόστος, καθαρή καταπόνηση διανομή, βολική εγκατάσταση, δεν χρειάζεται μεγάλος κατασκευαστικός εξοπλισμός, κατάλληλο για περιοχές με μέτρια πυκνότητα πληθυσμού και επίπεδο έδαφος. Είναι το προτιμώμενο μοντέλο για συμβατικά τμήματα μετάδοσης 330 kV γραμμές, με λογική χρήση χάλυβα και εξαιρετική απόδοση κόστους.

Πύργος 40-50m (Τύπος Κυπέλλου) Ισχύοντα σενάρια

Λοφώδεις περιοχές, γραμμές μεταφοράς μεσαίου ανοίγματος (οριζόντιο άνοιγμα 250-300 m), τμήματα με λίγους περιορισμούς πλάτους διαδρόμου, λαμβάνοντας υπόψη απαιτήσεις πρόληψης παρεμβολών σήματος λογαριασμού.

Προτεινόμενοι λόγοι: Οι αγωγοί είναι διατεταγμένοι σε τριφασική οριζόντια διάταξη, εύλογα πιεσμένοι, υψηλή ακαμψία, εξασφαλίζοντας αποτελεσματικά την ασφαλή απόσταση για καλώδια γείωσης γραμμής 330 kV, ισχυρή αντίσταση στον αέρα, κατάλληλη για ήπια κυματοειδές έδαφος και έργα που απαιτούν ελεγχόμενο πλάτος διαδρόμου γραμμής μεταφοράς, εύκολο στην εγκατάσταση και διατηρούν.

Πύργος 50-70m (Πύλη/Ενδυναμωμένος Τύπος) Ισχύοντα σενάρια

Ορεινές περιοχές, απομακρυσμένες περιοχές, παράκτιες ζώνες με ισχυρούς ανέμους, γραμμές μεταφοράς μεγάλου εύρους (οριζόντιο άνοιγμα 300-400 m), και ειδικά τμήματα που διασχίζουν υφιστάμενες γραμμές.

Προτεινόμενοι λόγοι: Χρησιμοποιεί ενισχυμένο γωνιακό μάτισμα χάλυβα, υψηλή αντοχή, ισχυρή σταθερότητα, κονσέρβα αντέχουν σε ισχυρούς ανέμους, βαρύ χιόνι, ψεκασμό αλατιού και άλλες δύσκολες καιρικές συνθήκες. Η πίεση θεμελίωσης είναι λογική, κατάλληλο για εγκατάσταση σε σύνθετο έδαφος, αντιμετωπίζοντας αποτελεσματικά ζητήματα φέρουσας φόρτισης και αντοχής σε καταστροφές Γραμμές 330kV σε ορεινές και παράκτιες περιοχές. Ορισμένα μοντέλα μπορούν να χρησιμοποιηθούν ως πύργοι διέλευσης.

Προσαρμοσμένοι Πύργοι Ισχύοντα σενάρια

Ειδικό έδαφος (νησιά, απότομες πλαγιές, βάλτους), ειδικά φορτία (ενσωμάτωση πολλαπλών εξοπλισμών, διαβάσεις μεγάλου ανοίγματος), ειδικές καιρικές συνθήκες συνθήκες (βαριές περιοχές πάγου, περιοχές ισχυρού τυφώνα) και απαιτήσεις ειδικής εμφάνισης (ενσωμάτωση τοπίου) για έργα γραμμών μεταφοράς 330 kV.

Προτεινόμενοι λόγοι: Το εργοστάσιο της Qingdao Anbang New Energy μπορεί να προσαρμόσει τη γραμμή μεταφοράς 330 kV Ύψος γωνιακού χαλύβδινου πύργου, δομική μορφή, υλικό, αντιδιαβρωτικά πρότυπα και φέρουσα ικανότητα σύμφωνα με στα σχέδια του έργου, τις αναφορές έρευνας εδάφους και τα μετεωρολογικά δεδομένα που παρέχονται από τον πελάτη, που προσφέρει καθοδήγηση σχεδιασμού, παραγωγής και εγκατάστασης ένας προς έναν σε μια υπηρεσία ενιαίας στάσης, συναντώντας διάφορα ειδικά έργα απαιτήσεις.

Πραγματικές Υποθέσεις

Έργο Gansu Hexi Corridor 330kV Line Transmission Line Angle Steel Tower

Επισκόπηση έργου: Παρέχονται 12 σετ πύργων πύλης 50 μέτρων για το Gansu Hexi Έργο γραμμής μεταφοράς διαδρόμου 330 kV, προσαρμοσμένο στις τοπικές ξηρές, ανέμους και παγετώδεις καιρικές συνθήκες, με οριζόντια απόσταση κόλπου 300μ. Τύπος αγωγού: 2×LGJ400/35, τύπος σύρματος γείωσης: JLB20A-120.

Εφέ Εφαρμογής: Οι πύργοι χρησιμοποιούν υψηλής ποιότητας γωνιακό χάλυβα Q345B και ενισχυμένο αντιδιαβρωτικές διεργασίες, που αντέχουν με επιτυχία τοπικούς ανέμους 29m/s και φορτία πάγου 10mm. Ο χρόνος εγκατάστασης ήταν μειώθηκε κατά 25% και οι πύργοι λειτουργούσαν χωρίς σφάλματα μέχρι σήμερα, ανακουφίζοντας αποτελεσματικά τη συμφόρηση του τοπικού διαδρόμου, εξασφάλιση περιφερειακής σταθερότητας μεταφοράς ηλεκτρικής ενέργειας και λήψη υψηλών επαίνων από το State Grid Gansu Electric Power Εταιρεία.

Έργο Shandong Qingdao 330kV υποσταθμού εξερχόμενης γραμμής Angle Steel Tower

Επισκόπηση έργου: Παρέχονται 8 σετ πύργων 35 μέτρων τύπου γέφυρας για την απερχόμενη έργο γραμμής υποσταθμού 330 kV στο Qingdao, που συνδέει τον υποσταθμό με την κύρια γραμμή. Προσαρμοσμένο σε προαστιακό έδαφος με περιορισμένη γη και ολοκληρωμένο περιβάλλον περιβάλλον.

Εφέ Εφαρμογής: Το προϊόν έχει συμπαγή δομή και βολική εγκατάσταση, ελέγχοντας αυστηρά τη γη επάγγελμα. Η κατακόρυφη ικανότητα και η φέρουσα ικανότητα πληρούν τα πρότυπα σχεδιασμού, ταιριάζουν απόλυτα στις ανάγκες μετάδοσης το εξερχόμενο άκρο του υποσταθμού, εξασφαλίζοντας αποτελεσματικά σταθερή ισχύ υψηλής τάσης 330 kV, υποστηρίζοντας την αναβάθμιση του Το περιφερειακό δίκτυο ηλεκτρικής ενέργειας του Qingdao και η αποδοχή από το State Grid.

Έργο Shaanxi Weinan 330kV Ανακατασκευή Γραμμής Μεταφοράς Angle Steel Tower

Επισκόπηση έργου: Συμμετείχε στο έργο αναβάθμισης και ενίσχυσης ύψους των πύργων γραμμής Luoling 330 kV στο Weinan, Shaanxi, που προμηθεύει 9 σετ ενισχυμένων χαλύβδινων πύργων 330 kV γραμμής μεταφοράς 40 μέτρων (συμπεριλαμβανομένων 4 πύργων παραμόρφωσης), αντικατάσταση παλαιών διπλών πόλων από τσιμέντο και επίλυση προβλημάτων ανεπαρκούς απόστασης ασφαλείας και χαμηλής αντοχής στο φυσικό καταστροφές στις υπάρχουσες γραμμές.

Επίδραση υλοποίησης:Χάρη στην υψηλή αντοχή και σταθερότητα, ήταν εγκαταστάθηκε επιτυχώς κατά τη διάρκεια συνεχούς βροχερού καιρού, επιδεικνύοντας εξαιρετική ικανότητα αντοχής στη δυνατή βροχή και ισχυροί άνεμοι. Μετά την ανακατασκευή, η λειτουργική σταθερότητα της γραμμής βελτιώθηκε σημαντικά, αποτρέποντας αποτελεσματικά μεγάλης κλίμακας διακοπές ρεύματος, παρέχοντας αξιόπιστη υποστήριξη για την παροχή ρεύματος στον σταθμό μετατροπέα Lingbao στο Henan από στην περιοχή Weinan και ολοκλήρωσε με επιτυχία το έργο εντατικής ανασυγκρότησης των 10 ημερών.
