Γωνιακός Χαλύβδινος Πύργος Γραμμής Μεταφοράς 220 kV

Οι γωνιακοί χαλύβδινοι πύργοι γραμμής μεταφοράς 220 kV της Qingdao Anbang New Energy κατασκευάζονται με την υποστήριξη Σύγχρονο χημικό εργοστάσιο Qingdao Jiaozhou. Χρησιμοποιούν χάλυβες γωνίας υψηλής αντοχής όπως Q355B και Q420, με μπουλόνι πλέγματος δομή σύνδεσης.

Σχεδιάζονται και παράγονται αυστηρά σύμφωνα με τα εθνικά και διεθνή πρότυπα συνδυάζουν υψηλή αντοχή, υψηλή αντοχή στη διάβρωση, εύκολη εγκατάσταση και ισχυρή προσαρμοστικότητα, παρέχοντας σταθερή υποστήριξη για γραμμές μεταφοράς υψηλής τάσης 220 kV.

Χρησιμοποιούνται ευρέως σε πεδιάδες, ορεινές περιοχές, παράκτιες περιοχές και διάφορα άλλα εδάφη, συμβάλλοντας στην κατασκευή νέων συστημάτων ηλεκτρικής ενέργειας σε διάφορες χώρες.

Βασικά πλεονεκτήματα

Μέγιστη δομική αντοχή, εξαιρετική αντοχή σε καταστροφές: 220kV Γραμμή Μεταφοράς Γωνιακός Χάλυβας Πύργος σχεδιασμένος με τριγωνικές/τετράπλευρες δικτυωτές κατασκευές, κύριο πάχος υλικού ≥8mm, σεισμική αντίσταση μέχρι στο επίπεδο VIII, ικανό να αντέξει θύελλα 12 επιπέδων, επίστρωση πάγου 50 mm και έντονες βροχοπτώσεις. Λειτουργεί σταθερά σε παράκτιες περιοχές τυφώνα και ορεινές περιοχές επιρρεπείς στον άνεμο, με ομοιόμορφη κατανομή φορτίου και κορυφαία στον κλάδο απόδοση κατά της ανατροπής.

Έξυπνη εργοστασιακή κατασκευή με ακρίβεια, ποιότητα ελεγχόμενη σε όλη τη διαδικασία: Qingdao Η Jiaozhou κατέχει τη βάση παραγωγής της, με κοπή CNC, έξυπνη διάτρηση και πλήρως αυτοματοποιημένο γαλβανισμό εν θερμώ διεργασία, εξοπλισμένη με κατοχυρωμένη με δίπλωμα ευρεσιτεχνίας συσκευές ενίσχυσης, συγκόλλησης και διαμόρφωσης, ακρίβεια εξαρτήματος ±1 mm και 100% τα προϊόντα περνούν μηχανικές δοκιμές και δοκιμές αντοχής στη διάβρωση πριν φύγουν από το εργοστάσιο.

Ανθεκτικό στη διάβρωση και ανθεκτικό, χωρίς ανησυχίες σε όλη τη διάρκεια ζωής: Ο πύργος χρησιμοποιεί μια αντιδιαβρωτική διεργασία γαλβανισμένη εν θερμώ διπλής στρώσης, με πάχος στρώματος ψευδαργύρου ≥85μm, ανθεκτικό σε ψεκασμό αλατιού και οξέα και αλκάλια, με διάρκεια ζωής άνω των 30 ετών σε παράκτια υγρά περιβάλλοντα, δεν απαιτεί συχνή συντήρηση, μειώνοντας το συνολικό κόστος του κύκλου ζωής.

Εύκολη και αποτελεσματική εγκατάσταση, κατάλληλη για σύνθετα σενάρια: αρθρωτές συνδέσεις μπουλονιών, δεν χρειάζεται για μεγάλο εξοπλισμό, γρήγορη συναρμολόγηση επιτόπου. προσαρμοσμένος σχεδιασμός πύργου, προσαρμόσιμος σε διαφορετικά εδάφη και καιρικές συνθήκες συνθήκες, μειώνοντας την περίοδο κατασκευής κατά περισσότερο από 30%.

Έξυπνες αναβαθμίσεις υποστήριξης, αποτελεσματική και ακριβής λειτουργία και συντήρηση: Προαιρετική κλίση γωνία, ταχύτητα ανέμου, παρακολούθηση πάγου και τερματικά βίντεο, με πρόσβαση σε δεδομένα σε πραγματικό χρόνο από την αποστολή του δικτύου ηλεκτρικής ενέργειας, επίτευξη επίγνωσης κατάστασης και έγκαιρης προειδοποίησης σφαλμάτων όλο το εικοσιτετράωρο, βελτίωση της απόδοσης λειτουργίας και συντήρησης πάνω από 30%.

Λεπτομέρειες προϊόντος

Υλικό πυρήνα: Ο πύργος χρησιμοποιεί Q355B/Q420 υψηλής αντοχής θερμής έλασης χάλυβας ίσης γωνίας, αντοχή διαρροής ≥355MPa, οι μηχανικές ιδιότητες πληρούν τα πρότυπα.

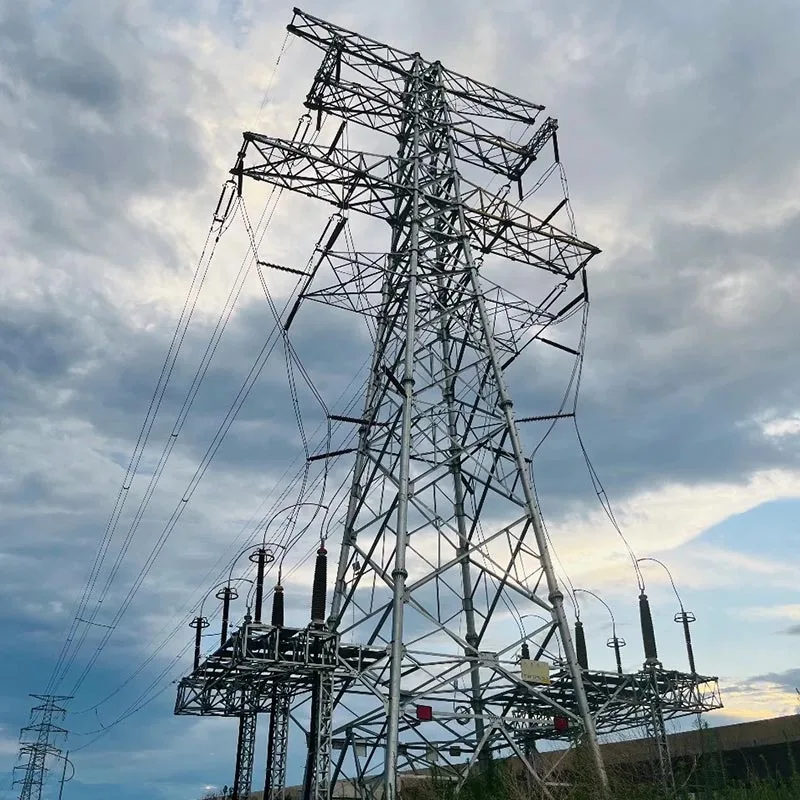

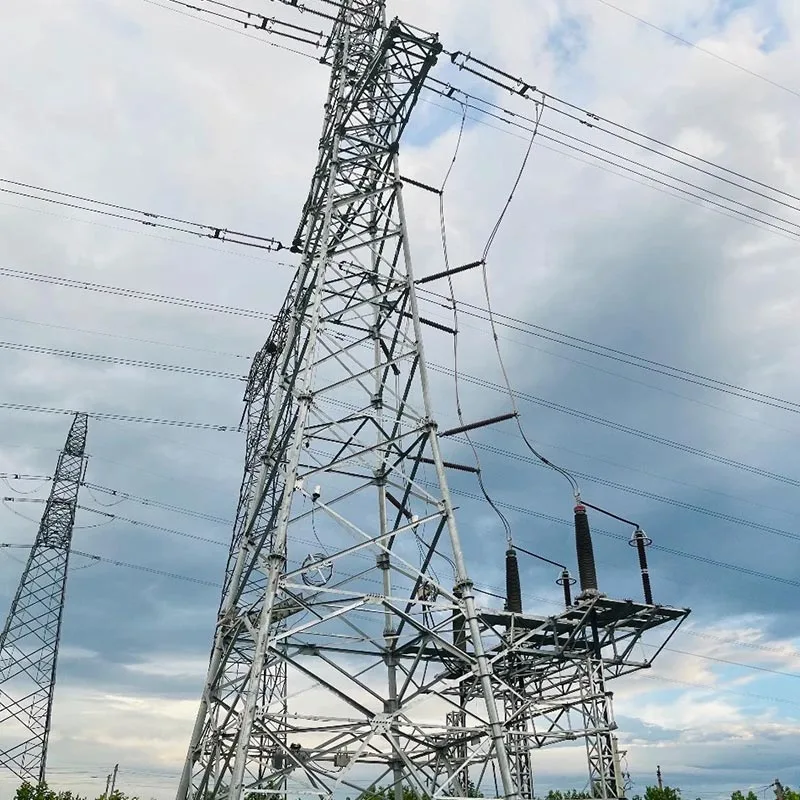

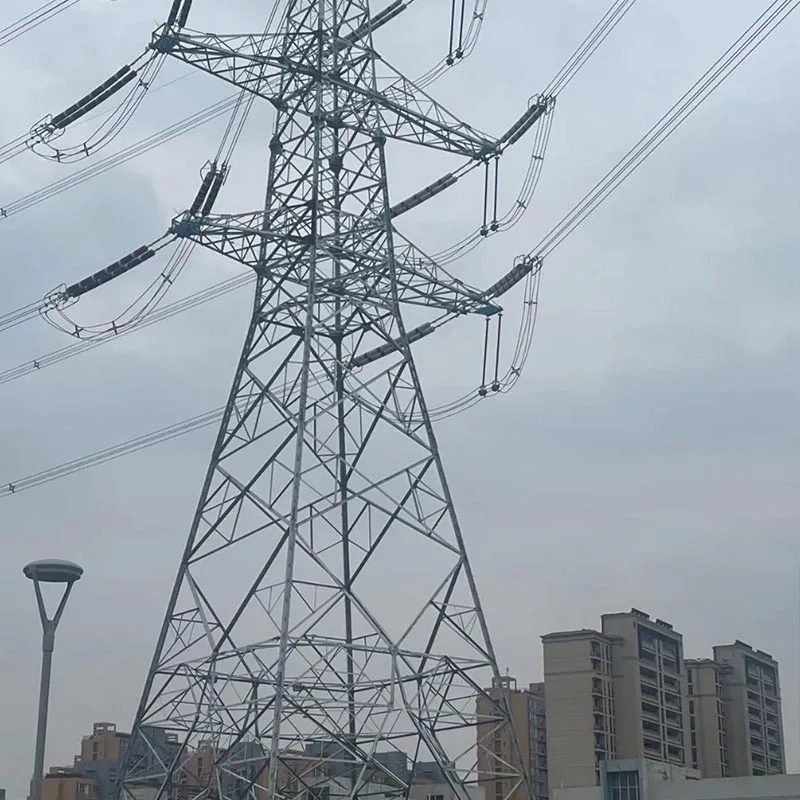

Δομική Μορφή: 220kV Γραμμή Μεταφοράς Angle Steel Tower είναι δικτυωτός αυτοφερόμενος πύργος, συμπεριλαμβανομένων κυπελλοειδών, ξηρού χαρακτήρα, σχήματος κεφαλιού γάτας, συμπαγών τύπων, ύψος 25–60 m, επίπεδο τάσης 220 kV.

Διαδικασία Σύνδεσης: Βιδωτή σύνδεση υψηλής αντοχής βαθμού 8.8, χωρίς συγκόλληση επί τόπου, υψηλή συναρμολόγηση ακρίβεια, ισχυρή σταθερότητα.

Αντιδιαβρωτική θεραπεία: Πλήρως αυτόματος γαλβανισμός εν θερμώ, ομοιόμορφη και πυκνή στρώση ψευδαργύρου, μέσα συμμόρφωση με το GB/T 13912 και άλλα διεθνή πρότυπα.

Συμβατότητα ιδρύματος: Εξοπλισμένο με βαθμιδωτά θεμέλια, χυτούς πασσάλους, άγκυρα βράχου θεμέλια, κατάλληλα για διάφορες γεωλογικές συνθήκες.

Πατενταρισμένα χαρακτηριστικά: Κατέχει πολλαπλά διπλώματα ευρεσιτεχνίας, συμπεριλαμβανομένης της ενίσχυσης εξαρτημάτων από χάλυβα, της βάσης πύργου εξαρτήματα συγκόλλησης και διόρθωση διαμόρφωσης, ενισχύοντας τη δομική σταθερότητα και την ακρίβεια επεξεργασίας.

Επιλογή εφαρμογής προϊόντος

Πεδιάδες και ανοιχτές περιοχές: Προτιμήστε πύργους σε σχήμα κυπέλλου ή κάθετου τύπου, με μεγάλα ανοίγματα σταυρωτού βραχίονα και ομαλή διάταξη αγωγού, κατάλληλη για γραμμές μεταφοράς μεγάλων αποστάσεων, υψηλής χωρητικότητας.

Ορεινές και λοφώδεις περιοχές: Επιλέξτε πύργους σε σχήμα κουκουβάγιας ή συμπαγείς, με μικρά ίχνη, εξαιρετικοί Αντοχή στον αέρα και τον πάγο, προσαρμοσμένη σε πολύπλοκα εδάφη και στενά περάσματα.

Παράκτιος τυφώνας / Περιοχές αλατοψεκασμού: Ειδικοί ενισχυμένοι αντιδιαβρωτικοί πύργοι, παχύρρευστο ψευδάργυρο επίστρωση, κύρια υλικά υψηλής αντοχής, αντίσταση στους τυφώνες και στη διάβρωση με ψεκασμό αλατιού, διασφαλίζοντας την ασφάλεια των παράκτιων ηλεκτρικά δίκτυα.

Γραμμές Σύνδεσης Νέων Ενεργειακών Δικτύων: Κατάλληλο για εξερχόμενες γραμμές από αιολική ενέργεια και φωτοβολταϊκά βάσεις, που υποστηρίζουν αγωγούς μεγάλης διατομής, καλύπτουν τις ανάγκες μετάδοσης υψηλής ισχύος και μεγάλων αποστάσεων των νέων ενέργειας.

Αστική Προαστιακή Μετάδοση: Συμπαγής τύπος πύργου, που μειώνει τη χρήση γης, εξισορροπεί την ηλεκτρική ασφάλεια και προσαρμογή αστικού τοπίου.

Λόγοι για να επιλέξετε το Anbang

Τοπική ισχύς παραγωγής: Ίδιο εργοστάσιο στο Jiaozhou, Qingdao, με εγγεγραμμένο κεφάλαιο 50 εκατομμυρίων γιουάν, βαθιά εμπλεκόμενοι σε πύργους μετάδοσης ισχύος για πάνω από μια δεκαετία, σταθερή παραγωγική ικανότητα, έγκαιρα παράδοση και υπηρεσίες για έργα εθνικού δικτύου.

Προστασία τεχνικών διπλωμάτων ευρεσιτεχνίας: Διπλώματα ευρεσιτεχνίας πολλαπλών πυρήνων για πύργους μετάδοσης, βελτιστοποιημένες κατασκευές και διαδικασίες, απόδοση προϊόντος που υπερβαίνει τα βιομηχανικά πρότυπα και υψηλότερη ασφάλεια και αξιοπιστία.

Εγγύηση σέρβις πλήρους διαδικασίας: Από το σχεδιασμό, την παραγωγή και τη μεταφορά μέχρι την εγκατάσταση καθοδήγηση και λειτουργία και συντήρηση μετά την πώληση, μια ενιαία λύση με γρήγορη απόκριση και χωρίς ανησυχίες μετά την πώληση.

Εθνικό πρότυπο πιστοποίησης ποιότητας: Αυστηρή τήρηση του εθνικού και διεθνούς δικτύου και βιομηχανικά πρότυπα, τριπλούς ελέγχους, συμπεριλαμβανομένης της ιχνηλασιμότητας των πρώτων υλών, της επιθεώρησης ποιότητας της διαδικασίας και του τελικού προϊόντος δοκιμή προϊόντος, με ειδική έκθεση που εκδίδεται για κάθε πύργο.

Στρατηγική Συνεργασία Νέας Ενέργειας: Επικεντρώθηκε στην υποστήριξη νέας ενέργειας ενέργειας, προϊόντων συμβατά με νέα συστήματα ισχύος, βοηθώντας τους στόχους «διπλού άνθρακα» και την αναβάθμιση της κατασκευής εθνικού και διεθνούς δικτύου.
