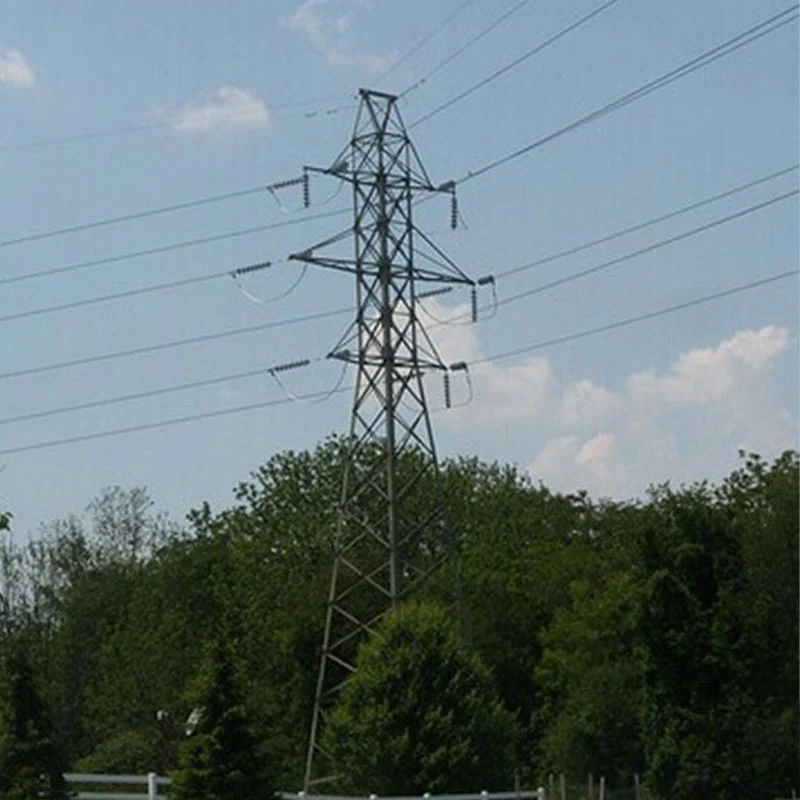

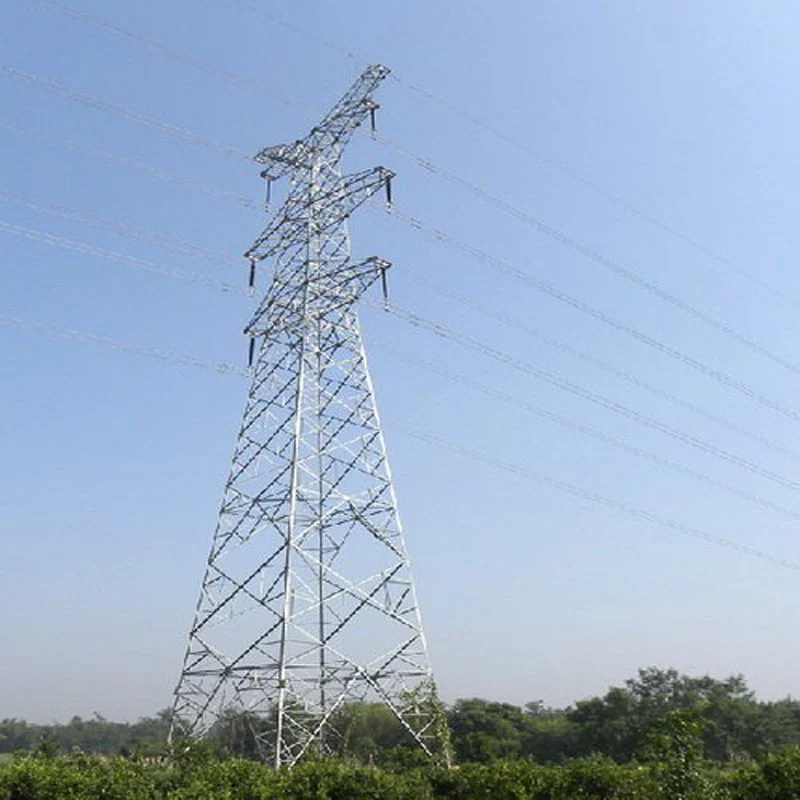

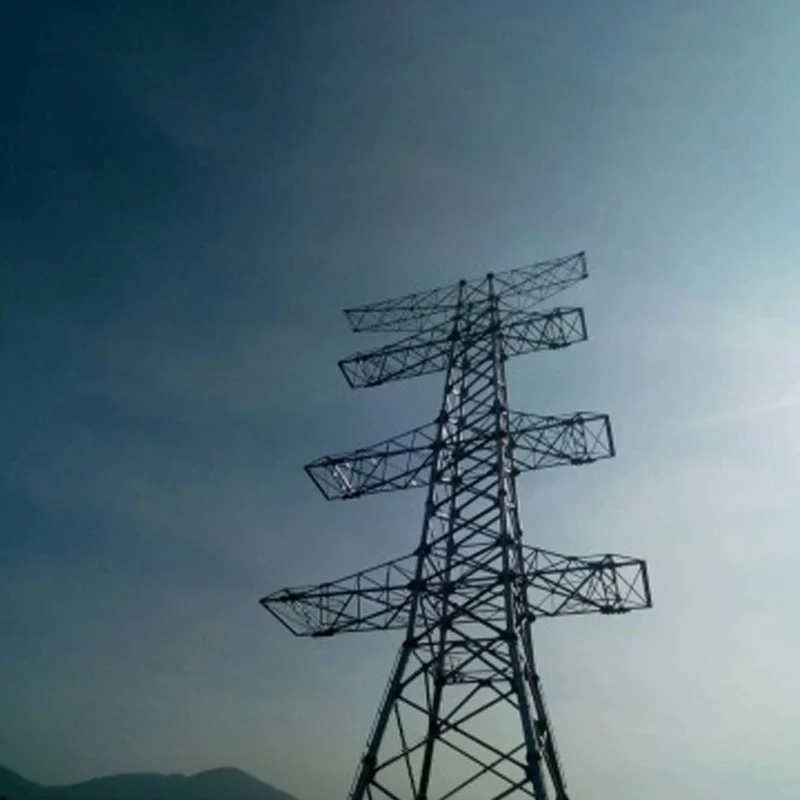

Πύργος από χάλυβα διπλού κυκλώματος 220 kV

Υποστηριζόμενοι από ώριμα συστήματα παραγωγής, έχουμε ετήσια παραγωγική ικανότητα 50.000 τόνων, με τυποποιημένα διαδικασίες που περιλαμβάνουν κοπή ακριβείας, ρομποτική συγκόλληση, ενσωματωμένη διαμόρφωση και αυστηρή επεξεργασία επιφάνειας για εξασφάλιση δομική ομοιομορφία. Για τη διασφάλιση της ποιότητας, όλα τα προϊόντα περνούν από έγκυρη μηχανική απόδοση και αντοχή στον αέρα δοκιμές, με επαληθευμένες αναλογίες τάσης και μετατόπιση ανέμου που συμμορφώνονται με τα ASCE και τα εθνικά πρότυπα ισχύος. Κρατάει ISO πιστοποιήσεις συστημάτων διαχείρισης ποιότητας και πλήρης έκθεση δοκιμών τρίτων

Αυτός ο πύργος έχει εφαρμοστεί ευρέως σε εγχώρια και υπερπόντια βασικά έργα ηλεκτρικού δικτύου, συμπεριλαμβανομένης της Ινδονησίας Nusantara Έργο επέκτασης δικτύου 220kV. Παρέχει σταθερή δομική απόδοση, βολική επιτόπια συναρμολόγηση και αξιόπιστη λειτουργική ασφάλεια, κερδίζοντας σταθερή αναγνώριση για υψηλή προσαρμοστικότητα και μηχανική αντοχή σε διάφορα συγκροτήματα περιβάλλοντα.

Σενάρια Εφαρμογής Χαλύβδινου Πύργου Διπλού Κυκλώματος 220kV

Ο χαλύβδινος πύργος διπλού κυκλώματος 220 kV υποστηρίζει δύο ανεξάρτητα κυκλώματα μετάδοσης 220 kV σε έναν μόνο πύργο πλαίσιο. Εφαρμόζεται κυρίως σε περιοχές περιορισμένης γης, περιορίζει σημαντικά τους διαδρόμους μεταφοράς και περιορίζει την απόκτηση γης κόστος σε σύγκριση με δύο ξεχωριστές γραμμές μονού κυκλώματος.

Χρησιμοποιείται ευρέως για αστικά εισερχόμενα και εξερχόμενα κανάλια ισχύος, συνδέοντας πυκνά προαστιακούς υποσταθμούς 220 kV κατοικημένες ζώνες όπου είναι δύσκολο να αποκτηθούν νέοι διάδρομοι γραμμής. Ο πύργος ταιριάζει σε ορεινό και λοφώδες έδαφος μειώνοντας έργα θεμελίωσης και οικολογική καταστροφή. Προτιμάται επίσης για διαβάσεις πάνω από ποτάμια, αυτοκινητόδρομους και σιδηροδρόμους, απλοποίηση των διευθετήσεων διέλευσης και ελαχιστοποίηση της όχλησης στη μεταφορά και τη ναυσιπλοΐα.

Οι συνήθεις εφαρμογές περιλαμβάνουν γραμμές τροφοδοσίας για βιομηχανικά κέντρα φόρτωσης και εξερχόμενα κυκλώματα μετάδοσης ανέμου και βάσεις ηλιακής ενέργειας. Ωστόσο, πρέπει να δοθεί προσοχή στα μειονεκτήματά του: βαρύτερα φορτία πύργων, υψηλότερος κίνδυνος ταυτόχρονη αστοχία και των δύο κυκλωμάτων υπό ζημιά στον πύργο, καθώς και αυστηρότερες απαιτήσεις για αντικεραυνική προστασία και σχέδιο ηλεκτρομαγνητικής απόστασης.

Τυπικές κατευθυντήριες γραμμές τακτικής συντήρησης για 220 kV διπλού κυκλώματος πλέγμα χάλυβα

Η τακτική συντήρηση διασφαλίζει τη δομική ασφάλεια και τη σταθερή τροφοδοσία των χαλύβδινων πύργων διπλού κυκλώματος 220 kV. Οι τακτικές οπτικές επιθεωρήσεις θα πραγματοποιούνται ανά τρίμηνο, με εκτενείς λεπτομερείς επιθεωρήσεις που διοργανώνονται ετησίως.

Επιθεωρήστε τα κύρια σώματα του πύργου, τα γωνιακά χαλύβδινα εξαρτήματα και τους κοχλίες σύνδεσης για διάβρωση, παραμόρφωση, ρωγμές και χαλαρά συνδετήρες. Ελέγξτε τις αντιδιαβρωτικές επιστρώσεις και τις γαλβανισμένες εν θερμώ επιφάνειες. πραγματοποιήστε έγκαιρη ζωγραφική επαφής όπου ο γαλβανισμός ξεφλουδίζει. Επαληθεύστε τις συσκευές γείωσης, διασφαλίζοντας άθικτους αγωγούς γείωσης και κατάλληλη γείωση αντίσταση.

Παρακολουθήστε τα θεμέλια των πύργων για οικισμούς, ρωγμές, υδάτινη διάβρωση και αστάθεια πρανών. Επιθεωρήστε τις χορδές μόνωσης, εξαρτήματα και συνδέσεις βραχυκυκλωτήρα για ζημιές, ρύπανση και ανώμαλη θέρμανση. Αφαιρέστε τα επιπλέοντα αντικείμενα, τα ζιζάνια και οικοδομικά συντρίμμια γύρω από τις τοποθεσίες πύργων.

Καταγράψτε όλα τα ελαττώματα και εφαρμόστε διαβαθμισμένη διόρθωση. Απαιτείται χειρισμός κατά προτεραιότητα για σοβαρούς κινδύνους όπως π.χ δομική παραμόρφωση και σπασμένα εξαρτήματα. Μετά από ακραία καιρικά φαινόμενα που περιλαμβάνουν ισχυρούς ανέμους, καταιγίδες και παγετό, πρέπει να οργανωθούν άμεσα ειδικοί περιπολικοί έλεγχοι.

Διαφορές & Σημασία: Πύργος Διπλού Κυκλώματος 220kV έναντι Πύργου Διπλού Κυκλώματος Χάλυβας 500kV

Βασικές Διαφορές

1.Τάση & Κάθαρση: Ο πύργος διπλού κυκλώματος 220kV φέρει δύο κυκλώματα 220kV σε μία κατασκευή με μικρότερες αποστάσεις φάσης-φάσης και εδάφους. Ο πύργος 500 kV λειτουργεί σε εξαιρετικά υψηλή τάση και απαιτεί πολύ μεγαλύτερα ηλεκτρικά διάκενα για να αποφευχθεί η διάσπαση του αέρα.
2.Δομή & Μέγεθος Πύργου: Οι πύργοι διπλού κυκλώματος 220 kV είναι σχετικά συμπαγείς. Οι περισσότεροι πύργοι 500 kV είναι ψηλότεροι, βαρύτεροι, με μεγαλύτερους εγκάρσιους βραχίονες και ισχυρότερα θεμέλια για να αντέχουν μεγαλύτερα φορτία ανέμου και τάση αγωγού.
3.Διάταξη κυκλώματος: Ο τύπος 220kV συνήθως τακτοποιεί δύο κυκλώματα σε έναν μόνο πύργο για να σώσει τους διαδρόμους. Οι τυπικοί πύργοι πλέγματος 500 kV είναι ως επί το πλείστον μονοκύκλωμα λόγω αυστηρών ηλεκτρομαγνητικών ορίων. Οι πύργοι διπλού κυκλώματος 500 kV υιοθετούνται λιγότερο συχνά.
4.Ικανότητα μετάδοσης: Μια γραμμή 500 kV παρέχει πολύ μεγαλύτερη ικανότητα μετάδοσης ισχύος για μεταφορά χύδην ηλεκτρικής ενέργειας σε μεγάλες αποστάσεις. Οι γραμμές διπλού κυκλώματος 220 kV αναλαμβάνουν κυρίως την περιφερειακή διανομή ηλεκτρικής ενέργειας και την τοπική παροχή φορτίου.

Σπουδαιότητα

Οι πύργοι διπλού κυκλώματος 220 kV βελτιστοποιούν τη χρήση γης για προαστιακά και αστικά δίκτυα ηλεκτρικής ενέργειας, βελτιώνοντας την αξιοπιστία της παροχής ρεύματος εντός περιφερειακών δικτύων. Οι πύργοι πλέγματος 500 kV αποτελούν τη ραχοκοκαλιά του κύριου δικτύου, επιτρέποντας την ενέργεια μεγάλων αποστάσεων μετάδοσης μεταξύ βάσεων ισχύος και κέντρων φορτίου. Η σωστή επιλογή πύργου εξισορροπεί το κόστος κατασκευής, τους πόρους γης, κλίμακα μετάδοσης και ασφάλεια δικτύου.

Anbang Πλεονεκτήματα του χαλύβδινου πύργου διπλού κυκλώματος 220 kV

(περίπου 200 λέξεις, επίσημη τεχνική έκδοση εξαγωγής) Ο χαλύβδινος πύργος διπλού κυκλώματος 220 kV της Anbang προσφέρει αξιόπιστη, οικονομικά αποδοτικές λύσεις εναέριας μετάδοσης για παγκόσμια δίκτυα ηλεκτρικής ενέργειας. Υιοθετώντας γωνιακό χάλυβα υψηλής αντοχής Q355/Q420 και αυστηρός γαλβανισμός εν θερμώ που συμμορφώνεται με το ISO 1461, ο πύργος επιτυγχάνει ανώτερη αντιδιαβρωτική απόδοση και Διάρκεια ζωής σχεδιασμού 50 ετών, κατάλληλο για παράκτια, ορεινά και εσωτερικά σύνθετα εδάφη.

Υποστηριζόμενη από ανεξάρτητες ομάδες μηχανικών, η Anbang παρέχει προσαρμοσμένη δομική σχεδίαση σύμφωνα με τα πρότυπα IEC και GB για να ανταποκριθεί στις απαιτήσεις ποικίλης ταχύτητας ανέμου, επίστρωσης πάγου και διέλευσης. Η βελτιστοποιημένη διάταξη πλέγματος εγγυάται σταθερή μηχανική λειτουργία κατανομή φορτίου ενώ ελέγχεται η συνολική κατανάλωση χάλυβα, περιορίζοντας τις επενδύσεις του έργου.

Όλα τα εξαρτήματα είναι επεξεργασμένα με CNC με ακριβή αντιστοίχιση οπών για εύκολη συναρμολόγηση επί τόπου. Πλήρης έλεγχος πριν από την παράδοση εξασφαλίζει ακρίβεια διαστάσεων και ποιότητα στερέωσης μπουλονιών. Η Anbang προσφέρει πλήρεις υπηρεσίες μίας στάσης, συμπεριλαμβανομένου του σχεδίου βελτιστοποίηση, κατασκευή, συσκευασία και τεχνική καθοδήγηση. Οι πύργοι μας εξοικονομούν αποτελεσματικά το πλάτος του διαδρόμου μετάδοσης έργα αστικής και ανανεώσιμης ενέργειας, κερδίζοντας σταθερή αναγνώριση από εργολάβους EPC και φορείς εκμετάλλευσης ηλεκτρικής ενέργειας παγκοσμίως.

Συχνές ερωτήσεις — Πύργος από χάλυβα διπλού κυκλώματος 220 kV

Κατάλληλο για κατάλογο, έγγραφο προσφοράς και επικοινωνία με τον πελάτη

Ε1: Τι είναι ένας πύργος από χάλυβα διπλού κυκλώματος 220 kV;

Α: Είναι ένας εναέριος πύργος μετάδοσης που μεταφέρει δύο ανεξάρτητα κυκλώματα ισχύος 220 kV σε ένα χάλυβα πλέγματος δομή. Βοηθά στην εξοικονόμηση χερσαίου διαδρόμου σε σύγκριση με δύο ξεχωριστές γραμμές πύργων μονού κυκλώματος.

Ε2: Με ποια πρότυπα συμμορφώνονται οι πύργοι σας;

Α: Ακολουθούμε τα εθνικά πρότυπα GB, τις προδιαγραφές IEC. Μπορούμε να προσαρμόσουμε το σχέδιο σύμφωνα με τις απαιτήσεις του πελάτη φορτίο ανέμου, πάχος πάγου και τοπικό περιβάλλον.

Ε3: Ποιο υλικό χάλυβα και αντιδιαβρωτική επεξεργασία υιοθετείτε;

Α: Κύριο υλικό Q355B / Q420B χάλυβας γωνίας. Όλα τα εξαρτήματα υιοθετούν γαλβανισμό εν θερμώ (ISO 1461) για να εξασφαλίσουν μεγάλη διάρκεια αντιδιαβρωτική διάρκεια ζωής.

Ε4: Ποια είναι η διάρκεια ζωής του σχεδιασμού;

Α: Η τυπική διάρκεια ζωής του σχεδιασμού φτάνει τα 50 χρόνια υπό κανονικές συνθήκες συντήρησης.

Ε5: Για ποια σενάρια εδάφους είναι κατάλληλοι αυτοί οι πύργοι;

Α: Κατάλληλο για προάστια, ορεινές περιοχές, διαβάσεις ποταμών, διαβάσεις αυτοκινητοδρόμων/σιδηροδρομικών γραμμών, αιολικό πάρκο και ηλιακή ενέργεια εξερχόμενες γραμμές με περιορισμένο πλάτος διαδρόμου.

Ε6: Μπορείτε να παρέχετε προσαρμοσμένο σχέδιο πύργου;

Α: Ναι. Η ομάδα μηχανικών μας μπορεί να βελτιστοποιήσει το μοντέλο πύργου, το ύψος, τη διάταξη του βραχίονα με βάση τα δεδομένα έρευνας διαδρομής, τον άνεμο ταχύτητα, κατάσταση παγοποίησης και απαιτήσεις διάβασης.

Ε7: Ποια είναι η διαδικασία επιθεώρησης παραγωγής σας;

Α: Κοπή CNC, διάτρηση, συναρμολόγηση δοκιμαστικής τοποθέτησης πριν από τον γαλβανισμό. Έλεγχος διαστάσεων, πάχος γαλβανισμού δοκιμή και επιθεώρηση φόρτωσης θα πραγματοποιηθεί πριν από την αποστολή.

Ε8: Ποιοι είναι οι κύριοι κίνδυνοι που χρειάζονται προσοχή για τη λειτουργία του πύργου διπλού κυκλώματος;

Α: Μόλις καταστραφεί ο πύργος, μπορεί να διακοπούν και τα δύο κυκλώματα. Τακτική συντήρηση για τη στεγανότητα των μπουλονιών, Απαιτείται αντιδιαβρωτική επίστρωση, καθίζηση θεμελίωσης και αντίσταση γείωσης.
