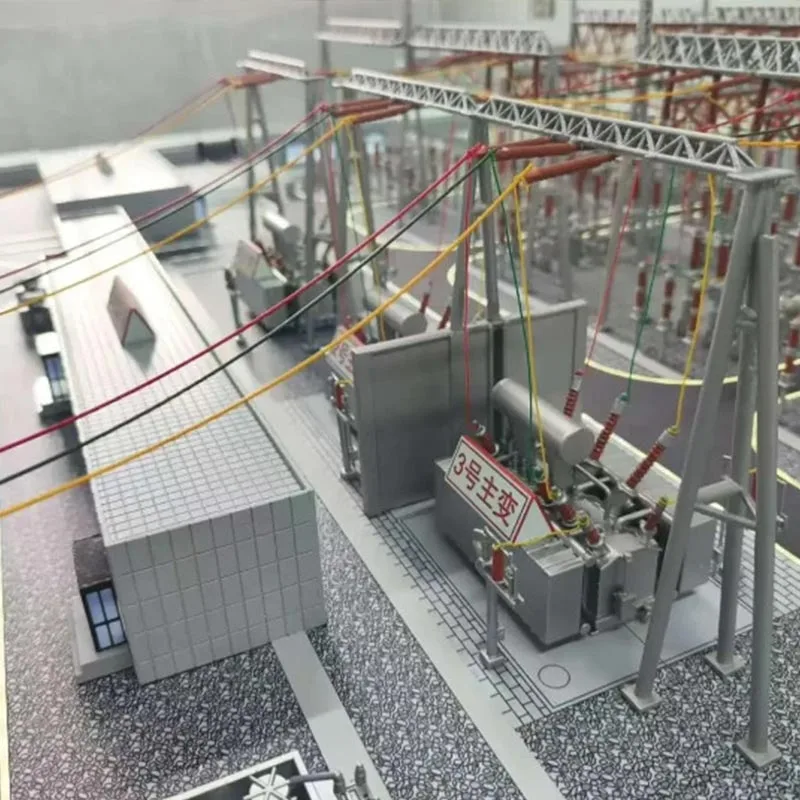

Δομή Πλαισίου Υποσταθμού

Η δομή του πλαισίου υποσταθμών της Qingdao Anbang New Energy είναι ο ανεξάρτητα αναπτυγμένος και κατασκευασμένος πυρήνας της εταιρείας φέρουσα εγκατάσταση και υποστήριξη για υποσταθμούς, με βάση τις ανάγκες της κατασκευής ηλεκτρικής ενέργειας της Κίνας και την αξιοποίηση της πλεονεκτήματα παραγωγής και επεξεργασίας του δικού της εργοστασίου.

Περιλαμβάνει τρεις βασικές κατηγορίες: οπλισμένο σκυρόδεμα πλαίσιο, πλαίσιο μεταλλικών κατασκευών και προκατασκευασμένο υβριδικό πλαίσιο.

Το πλαίσιο του υποσταθμού ακολουθεί πιστά τα "Κώδικας Σχεδιασμού Ευφυούς Υποσταθμού" και "Κώδικας Σεισμικής Σχεδιασμού για Εγκαταστάσεις Ηλεκτρικής Ενέργειας", χρησιμοποιώντας υψηλής ποιότητας Q235B και Χάλυβας Q345B και σκυρόδεμα υψηλής αντοχής C30-C50, επεξεργασμένα με ακρίβεια και αυστηρά ελεγμένα.

Διαθέτει βασικά πλεονεκτήματα όπως σταθερή δομή, ισχυρή φέρουσα ικανότητα, αντίσταση ανέμου και σεισμού, αντοχή στη διάβρωση και ευρεία προσαρμοστικότητα.

Ως «σκελετός» του υποσταθμού, το πλαίσιο χρησιμοποιείται κυρίως σε βασικούς τομείς όπως η κύρια επικοινωνία ελέγχου κτίριο, κτίριο συσκευών διανομής ισχύος, στηρίγματα εξοπλισμού και δομικά στηρίγματα, που εκτελούν κρίσιμες λειτουργίες σε εγκατάσταση ηλεκτρολογικού εξοπλισμού, τοποθέτηση γραμμών και μεταφορά φορτίου.

Μπορεί να προσαρμοστεί σε διαφορετικούς υποσταθμούς επίπεδα τάσης, συμπεριλαμβανομένων των 110kV, 220kV και 330kV, υποστηρίζει προσαρμοσμένο σχεδιασμό και μπορεί να συναντήσει διάφορες σύνθετες τοποθεσίες απαιτήσεις όπως πεδιάδες, λόφους και παράκτιες περιοχές, καθώς και πράσινες και έξυπνες κατασκευαστικές ανάγκες.

Αυτό παρέχει αξιόπιστη δομική διασφάλιση για την ασφαλή, αποτελεσματική και μακροπρόθεσμη σταθερή λειτουργία των υποσταθμών, υποστήριξη της ασφαλούς μετάδοσης ηλεκτρικών πόρων.

Προδιαγραφές παραμέτρων

Σύσταση επιλογής

Εφαρμόσιμα σενάρια κατασκευής πλαισίου υποσταθμού οπλισμένου σκυροδέματος

Συμβατικοί υποσταθμοί 110kV-220kV, υποσταθμοί σε πεδινές περιοχές, κτίρια επικοινωνίας κύριας ελέγχου, διανομή κτίρια συσκευών και τοποθεσίες Κατηγορίας Ι-ΙΙ με ένταση σεισμικής οχύρωσης 7 μοιρών και κάτω.

Λόγος για σύσταση: οικονομικό κόστος, υψηλή ακαμψία, εξαιρετική απόδοση πυρκαγιάς, χαμηλό κόστος συντήρησης, ισχυρή κατασκευή ακεραιότητα, προσαρμοσμένη στις απαιτήσεις φορτίου και χώρου του συμβατικού εξοπλισμού σε υποσταθμούς, σύμφωνα με τα συμβατικά πρότυπα υποδομής υποσταθμών, είναι ένας από τους πιο ευρέως χρησιμοποιούμενους τύπους δομών πλαισίου υποσταθμού.

Εφαρμόσιμα σενάρια δομής πλαισίου υποσταθμού μεταλλικών κατασκευών

Υποσταθμοί υψηλής τάσης 220kV-330kV, παράκτιες περιοχές ισχυρού ψεκασμού αλατιού, υποσταθμοί ορεινού σύνθετου εδάφους, σεισμικοί ένταση οχύρωσης 8 μοιρών και άνω, και υποσταθμοί με απαιτήσεις διάταξης εξοπλισμού μεγάλου εύρους.

Λόγος για σύσταση: εξαιρετική σεισμική απόδοση, μικρό βάρος, βολική κατασκευή, μεγάλο άνοιγμα, μπορεί να αντισταθεί ισχυρά άνεμοι, σπρέι αλατιού και άλλα σκληρά περιβάλλοντα, τα εξαρτήματα μπορούν να προκατασκευαστούν στο εργοστάσιο, να συναρμολογηθούν γρήγορα σε τοποθεσία, προσαρμοσμένη στις ανάγκες μεγάλου φορτίου και μεγάλης απόστασης των υποσταθμών υψηλής τάσης και η περιοχή υψηλής έντασης είναι επιλεγμένο κατά προτίμηση, σύμφωνα με την έννοια της πράσινης και έξυπνης κατασκευής.

Εφαρμόσιμα σενάρια προκατασκευασμένης δομής πλαισίου υβριδικού υποσταθμού

έργα υποσταθμών με περιορισμένες περιόδους κατασκευής, υποσταθμοί στα προάστια των πόλεων, πράσινο και χαμηλές εκπομπές άνθρακα υποσταθμούς επίδειξης και περιοχές με υψηλές απαιτήσεις για την κατασκευή και την προστασία του περιβάλλοντος.

Λόγος για σύσταση: Ενσωμάτωση των πλεονεκτημάτων της χαλύβδινης κατασκευής και της δομής από σκυρόδεμα, υψηλή ταχύτητα συναρμολόγησης και βραχεία περίοδο κατασκευής, μπορεί να πραγματοποιήσει τη σύγχρονη πρόοδο της προκατασκευής εργοστασίων και της επιτόπιας θεμελίωσης κατασκευή, μείωση επιτόπου υγρής λειτουργίας, σκόνη και κατασκευαστικά απόβλητα, χαμηλές εκπομπές άνθρακα και καλή απόδοση χωρητικότητα και σταθερότητα, η οποία είναι κατάλληλη για την έξυπνη κατασκευή και τις αποδοτικές κατασκευαστικές ανάγκες του σύγχρονου υποσταθμούς.

Εφαρμόσιμα σενάρια προσαρμοσμένης δομής πλαισίου υποσταθμού

έργα υποσταθμών με ειδικό ανάγλυφο (νησιά, απότομες πλαγιές, βάλτους), ειδικά επίπεδα τάσης, ειδικά φορτία (ενσωμάτωση πολλαπλών εξοπλισμών, μεγάλη έκταση), ειδικές μετεωρολογικές συνθήκες (βαριές περιοχές πάγου, ισχυρός τυφώνας περιοχές) και απαιτήσεις ολοκλήρωσης του τοπίου.

Λόγος σύστασης: Μπορεί το δικό του εργοστάσιο της Qingdao Anbang New Energy προσαρμόστε και ρυθμίστε το υλικό, το άνοιγμα, το ύψος δαπέδου, τα αντιδιαβρωτικά πρότυπα και τη δομική μορφή του υποσταθμού δομή πλαισίου σύμφωνα με τα μηχανικά σχέδια, τις εκθέσεις τοπογραφικών ερευνών, τα μετεωρολογικά δεδομένα και τον εξοπλισμό παραμέτρους που παρέχονται από τους πελάτες και παρέχουν one-on-one υπηρεσίες καθοδήγησης σχεδιασμού, παραγωγής και εγκατάστασης για να διασφαλιστεί ότι η δομή του πλαισίου του υποσταθμού είναι πλήρως προσαρμοσμένη στις πραγματικές ανάγκες του έργου.

Πραγματική υπόθεση

Έργο δομής πλαισίου πολυπροκατασκευασμένου υποσταθμού Yunnan Kunming 110 kV πέντε μιλίων

Παρέχετε ένα πλήρες σετ προκατασκευασμένων δομών πλαισίου υποσταθμού για τον πρώτο υποσταθμό πολιτικών προκατασκευασμένων δομών πλαισίου στο Γιουνάν Επαρχία, συμπεριλαμβανομένου του πλαισίου κτιρίου της συσκευής διανομής ισχύος και του πλαισίου βραχίονα εξοπλισμού, προσαρμοσμένο σε τάση 110 kV επίπεδο, ο ρυθμός συναρμολόγησης είναι 53%, και τα προκατασκευασμένα εξαρτήματα και η τεχνολογία σύνδεσης ξηρού χάλυβα χρησιμοποιούνται για την τις απαιτήσεις της πράσινης και έξυπνης κατασκευής.

Εφέ εφαρμογής:Το εργοστάσιο κατασκευής πλαισίου υποσταθμού είναι προκατασκευασμένα, επιτόπια ανύψωση και συναρμολόγηση, η περίοδος κατασκευής μειώνεται κατά 2 μήνες σε σύγκριση με συμβατικά έργα, το ποσοστό χρήσης μηχανημάτων φτάνει το 100%, μειώνοντας αποτελεσματικά τα κατασκευαστικά απόβλητα και τη σκόνη οι εκπομπές, η δομική σταθερότητα και η σεισμική απόδοση είναι σύμφωνες με τις απαιτήσεις των προδιαγραφών και μειώνοντας αποτελεσματικά την πίεση της περιφερειακής τροφοδοσίας μετά τη θέση σε λειτουργία, η οποία ήταν ιδιαίτερα υψηλή εγκωμιάστηκε από το γραφείο τροφοδοσίας Kunming και έχει γίνει ένα τοπικό έργο επίδειξης κατασκευής πράσινων υποσταθμών.

Έργο υποσταθμού προκατασκευασμένης δομής μικτού πλαισίου 110 kV Zhejiang Ningbo

Για το Zhejiang πρώτος προκατασκευασμένος υποσταθμός υβριδικής δομής πλαισίου κόμβου σκυροδέματος εξαιρετικά υψηλής απόδοσης, παρέχει ένα πλήρες σετ Η δομή πλαισίου υβριδικού υποσταθμού, που χρησιμοποιεί υλικό UHPC και τεχνολογία σύνδεσης κόμβου χάλυβα, προσαρμόζεται σε τάση 110 kV επίπεδο και επιτύχετε 100% συναρμολόγηση της κύριας δομής.

Εφέ εφαρμογής:Τα υλικά της δομής του πλαισίου του υποσταθμού εξοικονομούνται κατά περίπου 65%, οι εκπομπές άνθρακα μειώνονται κατά 52,6%, η τοποθεσία πραγματοποιείται χωρίς ξυλότυπο, χωρίς υποστήριξη και όχι υγρασία, η περίοδος εγκατάστασης της κύριας κατασκευής συντομεύεται κατά 25 ημέρες, η αδιάβροχη, θερμομόνωση και Η απόδοση αντοχής στη διάβρωση είναι εξαιρετική και το κόστος συντήρησης μειώνεται σημαντικά στο μεταγενέστερο στάδιο.

Έργο ανακαίνισης δομής πλαισίου υποσταθμού Shandong Qingdao 220 kV

Συμμετείχε στην αναβάθμιση και έργο ανακαίνισης ενός υποσταθμού 220 kV στο Qingdao, παρέχοντας ανάμειξη οπλισμένου σκυροδέματος και κατασκευής χάλυβα δομή πλαισίου υποσταθμού, αντικατέστησε το παλιό πλαίσιο, ανακαίνισε το κύριο κτίριο επικοινωνίας ελέγχου και διανομής πλαίσιο κατασκευής συσκευής, προσαρμοσμένο στην αρχική εγκατάσταση εξοπλισμού και πληρούσε τις απαιτήσεις σεισμικής οχύρωσης 7 μοίρες.

Εφέ εφαρμογής: Η δομή του πλαισίου του υποσταθμού ταιριάζει με ακρίβεια με το αρχικό μέγεθος του εξοπλισμού, το η εγκατάσταση είναι βολική, η διαδικασία κατασκευής δεν επηρεάζει την περιβάλλουσα τροφοδοσία, τη δομική Η φέρουσα ικανότητα αυξάνεται κατά 30% μετά τον μετασχηματισμό, την απόδοση αντιδιαβρωτικής και αντικεραυνικής προστασίας έχει βελτιστοποιηθεί σημαντικά και δεν υπάρχουν μέχρι στιγμής αστοχίες, επεκτείνοντας ουσιαστικά τη διάρκεια ζωής του υποσταθμός, διασφαλίζοντας τη σταθερή λειτουργία του περιφερειακού δικτύου ηλεκτρικής ενέργειας και αναγνωρίζεται από το State Grid Qingdao Εταιρεία Τροφοδοσίας.
