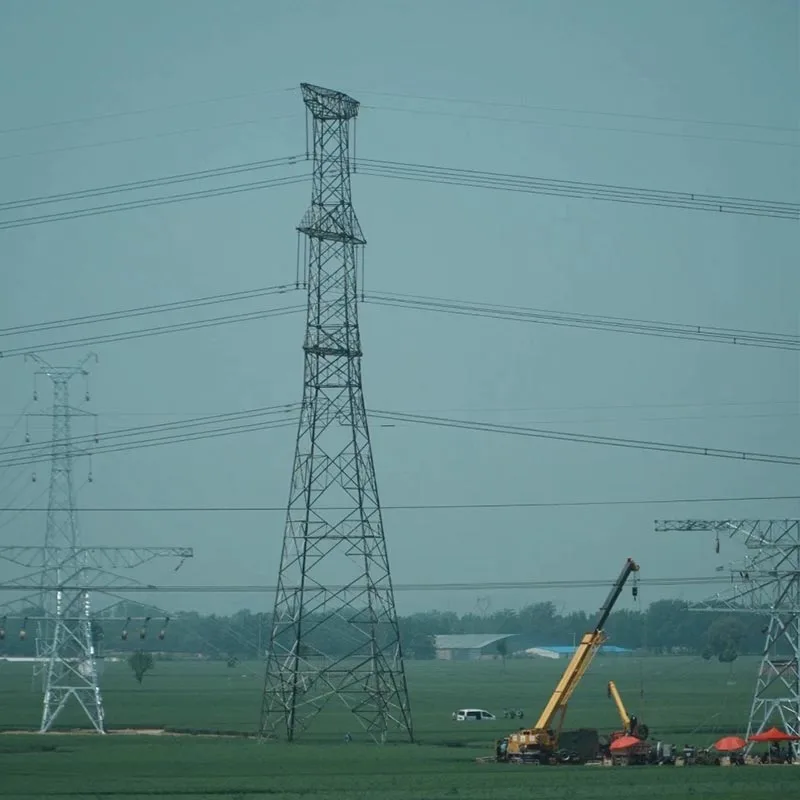

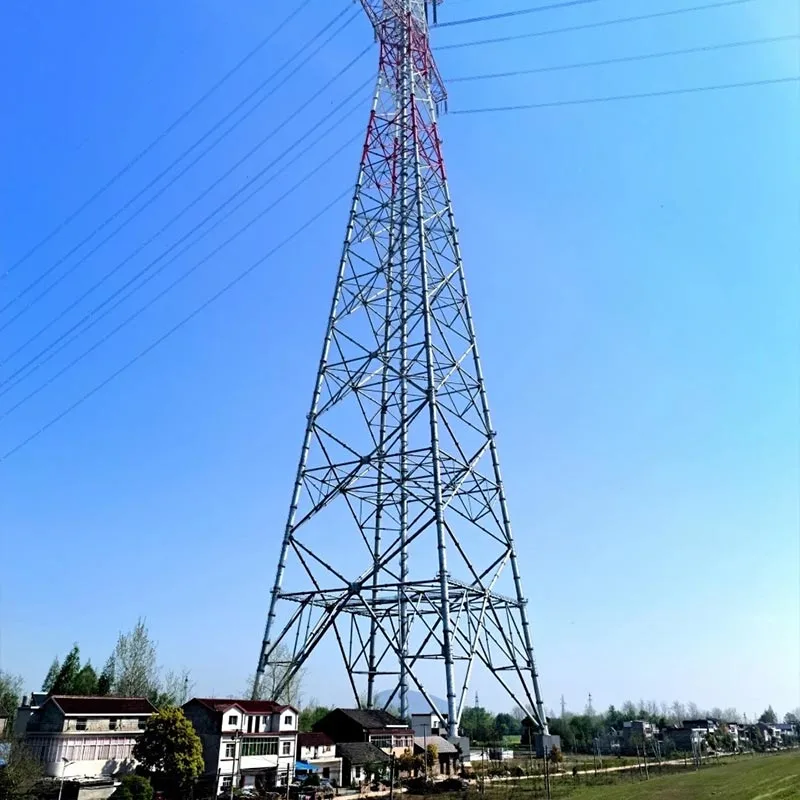

Πύργος τάσης μετάδοσης ισχύος

Το Qingdao Anbang New Energy Power Transmission Tension Tower είναι ένας βασικός εξοπλισμός υποστήριξης κατάλληλος για 110kV-1000kV γραμμές μεταφοράς υψηλής τάσης και υπερυψηλής τάσης, γνωστές και ως πύργος τάσης ή γωνιακός πύργος. Επιλέξτε μας ως κατασκευαστή και προμηθευτή σας, μπορούμε να προσφέρουμε λύσεις ενιαίας στάσης σε όλο τον κόσμο.

Ο πύργος μας ακολουθεί το GB/T 2694-2018 πρότυπο κατασκευής και χρησιμοποιεί μια δομή υψηλής αντοχής από χάλυβα πλέγματος, ειδικά σχεδιασμένη για στροφές γραμμής, τμηματοποίηση και τερματικά σημεία. Μπορεί να αντέξει αποτελεσματικά την τάση του αγωγού, να αντέξει σε ακραίες συνθήκες συνθήκες, και να επιτύχουν σταθερή αγκύρωση και ασφαλή μετάδοση της γραμμής ηλεκτρικής ενέργειας.

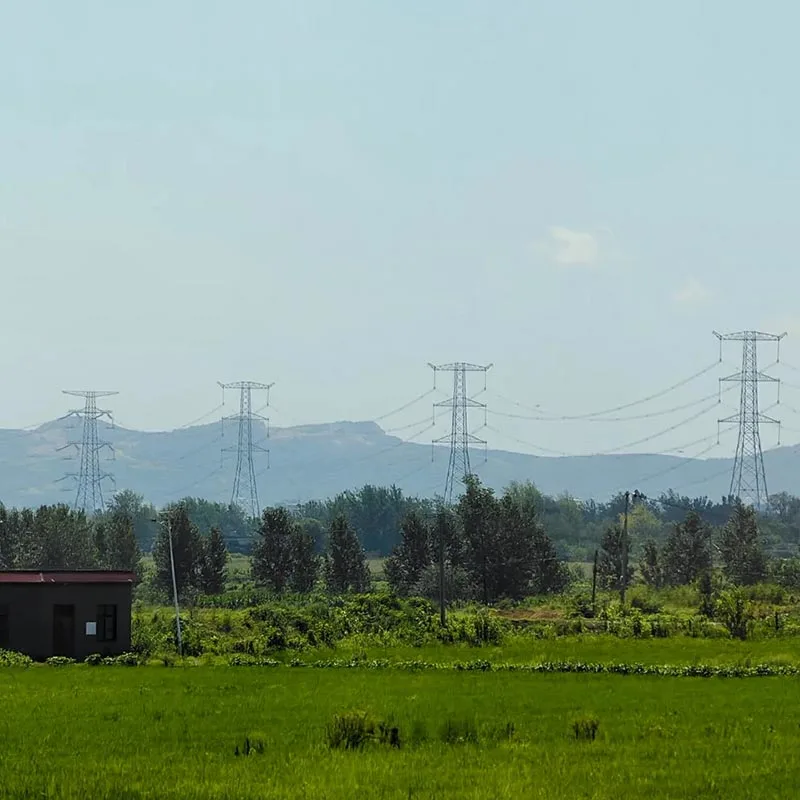

Οι πύργοι τάσης μετάδοσης ισχύος χρησιμοποιούνται ευρέως σε διαπεριφερειακές μεταδόσεις μεγάλων αποστάσεων, συλλογή νέας ενέργειας και έργα παράδοσης και κατασκευής ηλεκτρικού δικτύου κορμού. Με πλεονεκτήματα όπως υψηλή σταθερότητα, μακροχρόνια διάβρωση αντίσταση και βολική εγκατάσταση, έχουν γίνει βασικός εξοπλισμός για την εξασφάλιση της ασφαλούς και οικονομικής λειτουργίας του ηλεκτρικό δίκτυο, υπογραμμίζοντας τη δύναμη της κινεζικής έξυπνης κατασκευής.

Βασικά πλεονεκτήματα

Αντοχή σε φορτίο υψηλής αντοχής

Τα κύρια υλικά του πύργου τάσης μετάδοσης είναι Q355B και Q420B χάλυβας υψηλής αντοχής γωνίας, με δομικό σχεδιασμό δικτυωτού δικτυώματος που εξασφαλίζει ομοιόμορφο και λογικό κατανομή του στρες.

Μπορεί να αντέξει αποτελεσματικά την αξονική τάση των αγωγών, το φορτίο ανέμου, το φορτίο πάγου και τις σεισμικές επιδράσεις, και μπορεί να ικανοποιήσει απαιτήσεις γωνίας γραμμής από 2° έως 30°.

Η δομική σταθερότητα υπερβαίνει κατά πολύ τα βιομηχανικά πρότυπα, εξαλείφοντας τον κίνδυνο προοδευτικής κατάρρευσης των γραμμών και διασφαλίζοντας την ασφάλεια των γραμμών μεταφοράς.

Μακράς διάρκειας χωρίς συντήρηση

Ο πύργος τάσης μετάδοσης υιοθετεί ένα διπλό αντιδιαβρωτικό σύστημα γαλβανισμού εν θερμώ και εποξειδικής επίστρωσης πούδρας, ακολουθώντας αυστηρά τις προδιαγραφές του προτύπου GB/T 13912.

Το αντιδιαβρωτική διάρκεια ζωής είναι ≥ 30 χρόνια, καθιστώντας το κατάλληλο για σκληρά εξωτερικά περιβάλλοντα όπως οι παράκτιες περιοχές, αλμυρή-αλκαλική γη και ορεινές περιοχές με υψηλό κρύο, μειώνοντας σημαντικά τη λειτουργία πλήρους κύκλου ζωής και κόστος συντήρησης των πύργων τάσης μετάδοσης και ελαχιστοποίηση των μετέπειτα επενδύσεων επισκευής.

Τυποποιημένη προκατασκευή και βολική εγκατάσταση

Το Power Transmission Tension Tower είναι πλήρως εργοστασιακά τυποποιημένο προκατασκευασμένο, με ακρίβεια εξαρτημάτων ελεγχόμενη εντός ±0,5 mm, αυστηρά κατασκευασμένο σύμφωνα με GB/T 2694-2018 τεχνικοί όροι.

Η επιτόπια συναρμολόγηση χρησιμοποιεί συνδέσεις μπουλονιών χωρίς την ανάγκη περίπλοκης κατασκευής εξοπλισμό, που επιτρέπει την ταχεία συναρμολόγηση, μειώνοντας σημαντικά τους κύκλους κατασκευής, βελτιώνοντας την απόδοση του έργου και προσαρμογή σε διάφορες απαιτήσεις εγκατάστασης εδάφους.

Προσαρμόσιμη προσαρμογή

Η δομή, οι διαστάσεις και οι προδιαγραφές του κιβωτίου ταχυτήτων Ο πύργος τάσης μπορεί να προσαρμοστεί σύμφωνα με τα επίπεδα τάσης γραμμής, τις γωνίες στροφής, τις συνθήκες εδάφους και το φορτίο απαιτήσεις.

Καλύπτει πολλαπλές διαμορφώσεις, συμπεριλαμβανομένου του τύπου κυπέλλου, του τύπου κεφαλής κουκουβάγιας και του τύπου "dry", προσαρμόσιμο σε AC/DC συστήματα μεταφοράς διαφορετικών τύπων, που πληρούν τις απαιτήσεις φέρουσας τάσης για γραμμές από 110 kV έως 1000 kV, και κατάλληλο για σύνθετα περιβάλλοντα όπως έρημοι, βουνά και παράκτιες περιοχές.

Υψηλού επιπέδου προστασία

Ο πύργος τάσης μετάδοσης έχει βαθμολογία σεισμικής αντίστασης 7–8, πληρούν τα πρότυπα GB 50260, με επίπεδα προστασίας IP23–IP54.

Παρουσιάζει εξαιρετική αντοχή στον αέρα, αντοχή στον πάγο, και αντικεραυνική προστασία, ικανή να αντέχει σε ισχυρά φορτία ανέμου 0,35KN/m²–0,75KN/m² και συνθήκες πάγου 8mm, εξασφαλίζοντας σταθερή λειτουργία κάτω από ακραίες καιρικές συνθήκες και διατήρηση της απρόσκοπτης απόδοσης της γραμμής μεταφοράς.

Αρχή της Λειτουργίας Προϊόντος

Ως ο "άκαμπτος κόμβος αγκύρωσης" μιας γραμμής μεταφοράς, η βασική λειτουργία ενός Πύργου Τάνυσης Μετάδοσης Ισχύος είναι να φέρει τάνυση του αγωγού, εξισορροπεί τις δυνάμεις στη γραμμή και διασφαλίζει τη σταθερή λειτουργία της γραμμής μεταφοράς. Το Η αρχή της λειτουργίας του αντανακλάται κυρίως σε τρεις πτυχές:

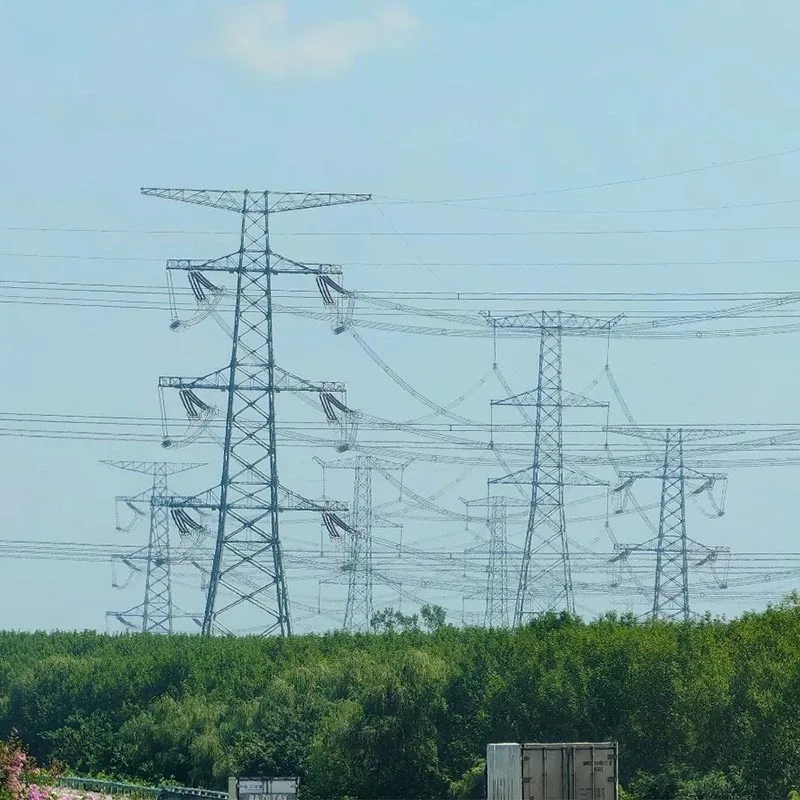

Πρώτον, ρουλεμάν τάσης και αγκύρωση.Ο πύργος τάσης μετάδοσης στερεώνει τους αγωγούς μέσω της κεφαλής του πύργου εγκάρσια βραχίονα και χορδές μονωτή καταπόνησης, που λαμβάνουν και εξισορροπούν την αξονική τάση και στις δύο πλευρές του αγωγού στο στροφές γραμμής, κατατμήσεις ή θέσεις ακροδεκτών, αποτρέποντας το τέντωμα ή την αποκόλληση του αγωγού, αποφεύγοντας τη γραμμή μετατόπιση και παροχή άκαμπτης στήριξης για τη γραμμή.

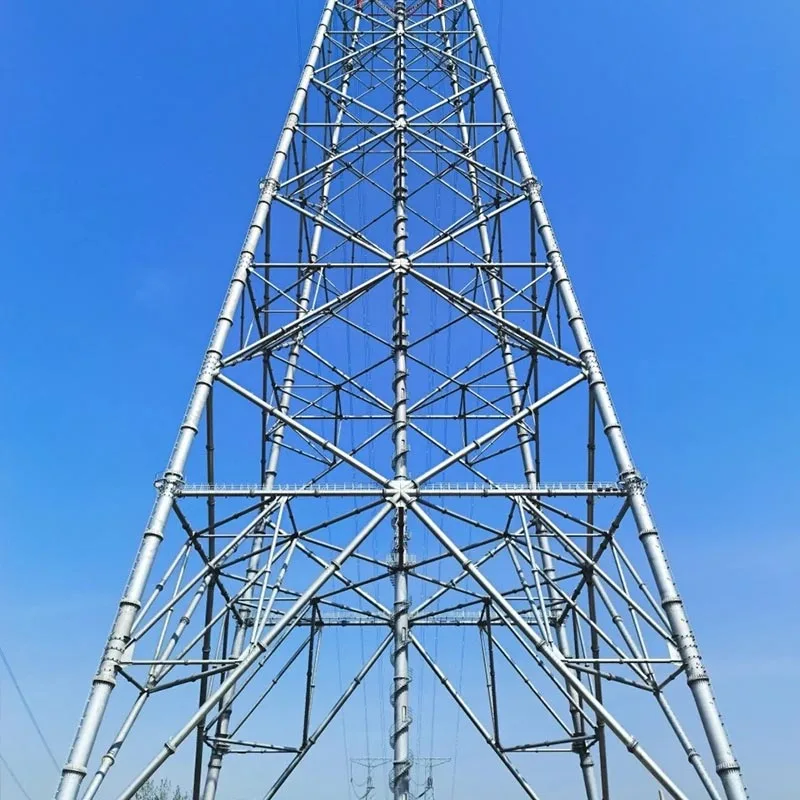

Δεύτερον, ισορροπία δύναμης και μετάδοση.Η χαλύβδινη κατασκευή γωνίας πλέγματος του πύργου τάσης μετάδοσης είναι σχεδιασμένο μέσω επαγγελματικής μηχανικής προσομοίωσης για να μεταδίδει ομοιόμορφα διάφορες δυνάμεις όπως η τάση του αγωγού, φορτίο ανέμου και φορτίο πάγου στη βάση του πύργου, αποτρέποντας τη συγκέντρωση τοπικής πίεσης, αποφεύγοντας την παραμόρφωση του πύργου ή ζημιά, και διασφάλιση μακροπρόθεσμης δομικής σταθερότητας του πύργου.

Τρίτον, βελτιστοποίηση της διάταξης γραμμής.Μέσω λογικής σχεδίασης γωνίας και δομικής διαμόρφωσης, η μετάδοση Ο πύργος τάσης επιτρέπει τη στροφή γραμμής και τον έλεγχο τμημάτων, εξισορροπεί την ασυμμετρία παραμέτρων γραμμής, μειώνει την πρόσθετη γραμμή απώλεια και ηλεκτρομαγνητικές παρεμβολές και διασφαλίζει μια ασφαλή απόσταση μεταξύ των αγωγών και του εδάφους ή των κτιρίων, πληρούν τις απαιτήσεις των προτύπων DL/T5352-2018 και διασφαλίζουν την ασφάλεια μετάδοσης και την ποιότητα ισχύος.

Οι υπηρεσίες μας

Προσαρμοσμένη σχεδίαση λύσεων

Βασιζόμενοι σε μια επαγγελματική ομάδα Ε&Α και εμπειρία μηχανικής, σε συνδυασμό με τους πελάτες Παράμετροι γραμμής μεταφοράς, συνθήκες εδάφους και απαιτήσεις φορτίου, παρέχουμε αποκλειστικό δομικό σχεδιασμό, τάση υπολογισμός, βελτιστοποίηση γωνιακού σχήματος και συνολικές υπηρεσίες τεχνικών συμβουλών για πύργους τάσης μετάδοσης, διασφαλίζοντας ότι οι πύργοι ταιριάζουν ακριβώς με τις μηχανολογικές ανάγκες.

Κατασκευή One-Stop

Το Qingdao Anbang διαθέτει ένα σύγχρονο ιδιόκτητο εργοστάσιο, το οποίο επιτυγχάνει πλήρη έλεγχο της μετάδοσης πύργοι τάσης από την προμήθεια πρώτων υλών, την κοπή, τη συγκόλληση, την επεξεργασία αντιδιαβρωτικής προστασίας έως το τελικό προϊόν επιθεώρηση.

Κάθε διαδικασία ακολουθεί αυστηρά το πρότυπο GB/T 2694-2018 και υποβάλλεται σε μη καταστροφικές δοκιμές για βεβαιωθείτε ότι η ποιότητα του πύργου πληροί τα πρότυπα.

Τεχνική υποστήριξη επιτόπου

Προσφέρουμε οδηγίες εγκατάστασης επί τόπου, επεξήγηση διαδικασίας, τεχνική θέση σε λειτουργία, και άλλες υπηρεσίες για πύργους τάσης μετάδοσης, αποστέλλοντας επαγγελματίες τεχνικούς για να βοηθήσουν στην επίλυση διάφορα θέματα κατά την κατασκευή, διασφαλίζοντας ότι οι πύργοι είναι εγκατεστημένοι σύμφωνα με τα πρότυπα και τοποθετούνται αποτελεσματικά λειτουργία.

Εγγύηση μετά την πώληση πλήρους κύκλου

Τα Power Transmission Tension Towers συνοδεύονται από εγγύηση ≥30 ετών. Έχουμε καθιερώσει α ολοκληρωμένος μηχανισμός παρακολούθησης μετά την πώληση, επιθεωρώντας τακτικά την κατάσταση λειτουργίας των προϊόντων, παρέχοντας δια βίου τεχνική υποστήριξη και υπηρεσίες επισκευής έκτακτης ανάγκης, ανταποκρίνεται άμεσα στις ανάγκες των πελατών και διασφαλίζει μακροπρόθεσμη σταθερή λειτουργία των πύργων, μειώνοντας τους κινδύνους λειτουργίας και συντήρησης των πελατών.

Προδιαγραφές προϊόντος
